Heizleitungen und Heizbänder

Heizleitungen

Heizkabel und Heizbänder geben über ihre komplette Länge Wärme ab und sind als elektrische Begleitheizung z. B. für Tanks, Wasserleitungen oder Dachrinnen sowie für industrielle Rohrsysteme im Außenbereich geeignet. Rohrbegleitheizungen dienen beispielsweise als zuverlässiger Frostschutz und verhindern das Einfrieren von Rohren und damit Schäden oder Betriebsausfälle.

Produkt
Raychem
Typische AnwendungenMax. passive TemperaturLeistungsstufen @ 10°C [W/m]Download TechnikDownload Zulassung
BTVExT6
230 VAC Selbstregelnd Bitte ZE anfragen: einsetzbar: 200...277 VAC verfügbar: 110...130 VAC Frostschutz Temperaturhaltung bis +50°C65 °C9 16 25 29DatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat (System)IECEx Zertifikat (System)
QTVRExT4 (bis T6 mit STB)
230 VAC Selbstregelnd Bitte ZE anfragen: einsetzbar: 200...277 VAC verfügbar: 110...130 VAC Frostschutz Temperaturhaltung bis +90°C110 °C38 51 64DatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat (System)
XTVRExT2-T3 (bis T6 mit STB)
230 VAC Selbstregelnd Bitte ZE anfragen: einsetzbar: 200...277 VAC verfügbar: 110...130 VAC Frostschutz Temperaturhaltung bis +150°C150 / 250 °C9 16 25 32 38 48 64DatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat (System)IECEx Zertifikat (System)
HTV ExT2-T3 (bis T6 mit STB)
230 VAC Selbstregelnd Bitte ZE anfragen: einsetzbar: 190...277 VAC Frostschutz Temperaturhaltung bis +205°C205 / 260 °C9 16 25 32 38 48 64 92DatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat (System)IECEx Zertifikat (System)
Produkt
Raychem
Typische AnwendungenMax. passive TemperaturLeistungsstufen @ 10°C [W/m]Download TechnikDownload Zulassung
VPLExT2-T4
230 / 400 VAC Leistungsbegrenzend Bitte ZE anfragen: verfügbar: 120...480 VAC Frostschutz Temperaturhaltung bis +235°C260 °C15 @ 230 V 30 @ 230 V 45 @ 230 V 61 @ 230 V 12 @ 400 V 24 @ 400 V 36 @ 400 V 49 @ 400 VDatenblattMonatageanleitungEU KonformitätserklärungATEX Zertifikat (System)IECEx Zertifikat (System)
Produkt
Raychem
Typische AnwendungenMax. passive TemperaturLeistungsstufen @ 10°C [W/m]Download TechnikDownload Zulassung
FMT / FHTEx
230 VAC (FMT) 230 / 400 VAC (FHT) Parallel-PI Frostschutz Temperaturhaltung bis +150°C (FMT) / 230 °C (FHT)200 °C FMT 260 °C FHT10 @ 230 V 20 @ 230 V 30 @ 230 V 40 @ 230 V 10 @ 400 V 20 @ 400 V 30 @ 400 VDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
Produkt
Raychem
Typische AnwendungenMax. passive TemperaturLeistungsstufen @ 10°C [W/m]Download TechnikDownload Zulassung
XPI-F
1...300 / 500 VAC Einleiter-PI Frostschutz Temperaturhaltung bis +90°C90 °C (100°C kurzzeitig)typ. 20 W/mDatenblattMontageanleitungEU Konformitätserklärung LeitungEU Konformitätserklärung System
XPIEx(7 Joule)
1...450 / 750 VAC Einleiter-PI Frostschutz Temperaturhaltung bis +220°C260 / 300 °Ctyp. 35 W/mDatenblattMontageanleitungEU Konformitätserklärung LeitungEU Konformitätserklärung SystemPTB LeitungPTB System
XPI-SEx(7 Joule)
1...450 / 750 VAC Einleiter-PI Frostschutz Temperaturhaltung bis +220°C260 / 300 °Ctyp. 35 W/mDatenblattMontageanleitungEU Konformitätserklärung LeitungEU Konformitätserklärung SystemPTB LeitungPTB System
Produkt
Raychem
Typische AnwendungenMax. passive TemperaturLeistungsstufen @ 10°C [W/m]Download TechnikDownload Zulassung
HCH/HCCExKupfer
1...300 / 500 VAC Einleiter-MI Frostschutz Temperaturhaltung bis +150°C80 °C (HDPE) 200 °Ctyp. 50 W/mDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
HDF/HDCExKupfernickel
1...300 / 500 VAC Einleiter-MI Frostschutz Temperaturhaltung bis +350°C400 °Ctyp. 70 W/mDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
HSQExEdelstahl
1...300 / 500 VAC 1...460 / 800 VAC (lasergeschweißt) Einleiter-MI Frostschutz Temperaturhaltung bis +650°C700 °Ctyp. 150 W/mDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
HAxExLegierung 825
1...300 / 300 VAC 1...600 / 600 VAC Ein-/Zweileiter-MI Frost protection temperature maintenance up to +650°C700 °Ctyp. 270 W/mDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
HIQExInconel
1...300 / 500 VAC 1...460 / 800 VAC (lasergeschweißt) Einleiter-MI Frostschutz Temperaturhaltung bis +650°C700 °Ctyp. 270 W/mDatenblattMontageanleitungEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat
MI-ElementeEx
DatenblattEU KonformitätserklärungATEX ZertifikatIECEx Zertifikat

Elektrische Heizkabel und -bänder

Heizkabel und Heizbänder gewährleisten den Frostschutz von Rohren, Wasserleitungen und Tanks, aber auch von Dach- und Regenrinnen. Besonders im Außenbereich kommt es bei Minustemperaturen schnell zum Einfrieren der Leitungen. Die Folge: Die Wasserversorgung wird unterbrochen und kann strukturell beschädigt werden. Heizkabel und -bänder für Wasserleitungen und viele andere Anwendungen verhindern diese Probleme. Zusätzlich helfen Heizkabel, Prozesstemperaturen aufrechtzuerhalten.

Sie wünschen eine Produktberatung?

Nehmen Sie Kontakt mit unserem Expertenteam auf! Bei ZIEGLER ENGINEERING bekommen Sie alles aus einer Hand – von der Planung bis zur Inbetriebnahme und Wartung Ihrer elektrischen Begleitheizung.

Heizkabel und -bänder mit Thermostat kombinieren

Heizkabel und -bänder mit Thermostat kombinieren

Heizkabel und Heizbänder mit Thermostat kommen unter anderem als Rohrbegleitheizung bei flüssigkeitsführenden Rohrleitungen zum Einsatz. Über das Thermostat lässt sich die Temperatur gezielt steuern und überwachen und garantiert so die passende Viskosität der Flüssigkeiten und einen optimalen Durchfluss. Unser Sortiment umfasst Thermostate und Regelungen für verschiedene Anwendungen vom einfachen Frostschutz bis hin zur komplexen Temperaturhaltung.

Einsatzbereiche Heizleitungen

Einsatzbereiche

Im industriellen Bereich kommen Heizkabel und Heizbänderam häufigsten als Frostschutz an Wasserleitungen und zur Stabilisierung und Aufrechterhaltung von Prozesstemperaturen zur Anwendung. Auch als Frostschutz an Dächern, Dachrinnen und Fallrohren, als Tankheizung sowie als Begleitheizung im Ex-Bereich sind Heizkabel und Heizbänder die professionelle Lösung.

Beratung Frostschutz

Zuverlässiger Frostschutz für Ihre Bedürfnisse mit ZIEGLER ENGINEERING

Mehr als 50 Jahre Erfahrung und ein Team von Expert:innen machen ZIEGLER ENGINEERING zum idealen Partner, wenn es um Projektierung, Planung, Installation und Wartung von Begleitheizungen mittels Heizleitungen geht. Ein umfangreiches Sortiment an Festwiderstandsheizleitern, selbstregulierenden Heizleitern und vielen weiteren Produkten und Zubehör sichert für jede Anwendung die ideale Lösung. Sie planen Ihr neues Begleitheizungsprojekt? Wir beraten Sie gern!

Häufig gestellte Fragen zum Thema Heizleitungen und Heizbänder

Bei einer elektrischen Begleitheizung handelt es sich um Heizbänder/Heizkabel zur Beheizung von Rohrleitungen, Tanks, Behältern, Freiflächen, Dachrinnen, Fußböden etc. Sie dienen dem Frostschutz oder der Temperaturhaltung von z. B. zähflüssigen Medien.

Der Verband der Sachversicherer schreibt bei Sprinkleranlagen eine redundante Ausführung der Begleitheizung vor. Auch der Aufbau des Schaltschranks muss den Vorgaben des VdS entsprechen.

Polymerisolierte Heizleiter (Einader-Kunststoffkabel) und mineralisolierte Heizleiter mit metallischem Außenmantel für hohe Temperaturen und Leistungen.

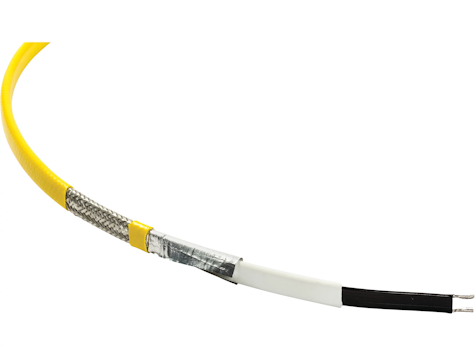

Heizbänder: Flacher Aufbau, bestehend aus zwei Leitern, wobei sich das eigentliche Heizelement meist zwischen den Leitern befindet. Die meisten Heizbänder sind als selbstregelnd, selbstbegrenzend oder selbstregulierend betitelt. Heizkabel: Runde Bauweise, meist mit fester Leistungsabgabe und einem einzigen stromführenden Leiter (serielle Bauweise).

Selbstregulierende Heizbänder (oft auch als selbstregelnde, selbstbegrenzende Heizbänder bezeichnet) und Widerstandsheizleitungen mit einem festen Widerstandswert pro Meter.

Die genannten Begriffe können synonym verwendet werden. Jeder Hersteller hat seine eigene Namensgebung, auch wenn die Technologie dieselbe ist.

Man unterscheidet zwischen einfachem Gummi-Außenmantel (Thermoplast) und dem hochwertigeren Fluorpolymer-Außenmantel, der z. B. für den Einsatz in chemischer Umgebung besser geeignet ist.

Das Heizelement besteht aus einem speziellen Kunststoff, der Kohlenstoffteilchen enthält. Diese sind zwischen den beiden parallel verlaufenden Kupferleitern eingebettet und bilden die Strompfade. Wenn die Temperatur steigt, dehnt sich der Kunststoff aus und die Kohlenstoffpartikel entfernen sich voneinander. Dadurch werden die Strompfade unterbrochen und die Heizleitung wärmt nicht mehr. Sobald die Heizleitung abkühlt, ziehen sich die Kunststoffteilchen wieder zusammen und die Strompfade werden wiederhergestellt, wodurch die Heizleitung erneut Wärme produziert. Aufgrund der selbstlimitierenden Eigenschaft der Heizleitung reagiert diese auf Temperaturschwankungen an jedem beliebigen Punkt des Leitungssystems.

Ja, zumindest für temperaturkritische Anwendungen. Auch wenn die Heizbänder sich in ihrer Leistungsabgabe selbst begrenzen, ist eine genaue Temperaturhaltung meist nicht möglich. Ohne Regler pendelt sich eine Gleichgewichtstemperatur ein, die auch deutlich über der gewünschten Temperatur liegen kann.

Wie funktioniert ein Heizkabel mit fester Leistungsabgabe?                                                                        Hierbei handelt es sich in der Regel um einen einadrigen Leiter, der sich aufgrund seines spezifischen Widerstands erwärmt. Folgende Ausführungen sind gängig: Kunststoff-Außenmantel (Einader-Kunststoffleitung), also polymerisoliert, und mineralisolierte Heizleiter, also mit metallischem Außenmantel für Hochtemperaturen.

Ja, es gibt Heizbänder, die halogenfrei und raucharm sind.

Die maximale Temperatur im Heizkabel hängt vom Heizkabel- bzw. Heizbandtyp sowie den Projekt- und Umgebungsparametern ab. Je nach Typ und Anwendung liegt der maximale Temperaturbereich von selbstregulierenden Heizleitern zwischen 65 °C und 260 °C. Polymerisolierte Festwiderstandsleitungen sind bis max. 260 °C einsetzbar. In mineralisch isolierten Heizkabeln steigt die Temperatur auf bis zu 800 °C.

Die maximale Einsatztemperatur von elektrischen Heizbändern ist vom Heizbandtyp und Hersteller abhängig. Meist sind Heizbänder für verschiedene Temperaturbereiche erhältlich. Zu beachten ist jedoch nicht nur die Haltetemperatur, sondern auch die maximale prozessseitige Temperatur, der das Heizband ausgesetzt ist. Die Grenzen der Technologie liegen derzeit bei über 200 °C (bei eingeschaltetem Heizband) und ca. 260 °C (bei abgeschaltetem Heizband).

Ja, unter bestimmten Voraussetzungen kann eine elektrische Begleitheizung ein Medium aufheizen. Die Leistungsabgabe des Heizbandes ist begrenzt, weswegen in der Regel nur leere Rohre oder Behälter aufgeheizt werden können. Auch ein stehendes (nicht fließendes) Medium kann teilweise aufgeheizt werden, wenn genügend Zeit zur Verfügung steht.

Der Markt bietet verschiedene Technologien und Kabel. Um das richtige Produkt für Ihre Anwendung auszuwählen, ist eine Einzelfallbetrachtung der Projektbedingungen (z. B. Umgebungstemperatur, Isolierung, Rohrdurchmesser oder Behältergröße, Ex-Bereich etc.) erforderlich. Im Regelfall ist hierzu eine komplexe Auslegung durch einen Fachbetrieb nötig.
