Komponenten und Zubehör für elektrische Begleitheizungen
Zubehör und Komponenten

Endabschlüsse, Verbinder und Co. für Begleitheizungen

Unser umfangreiches Sortiment an Zubehör und Komponenten für elektrische Begleitheizungen wie Endabschlüsse, Verbinder oder Anschlussgarnituren ermöglicht die maßgeschneiderte und reibungslose Umsetzung nahezu jedes Projektes rund um die Begleitheizung. Unsere Expert:innen beraten Sie gerne.

Produkt
Raychem
für HeizbänderKlemmenUmgebungDownload TechnikDownload Zulassung

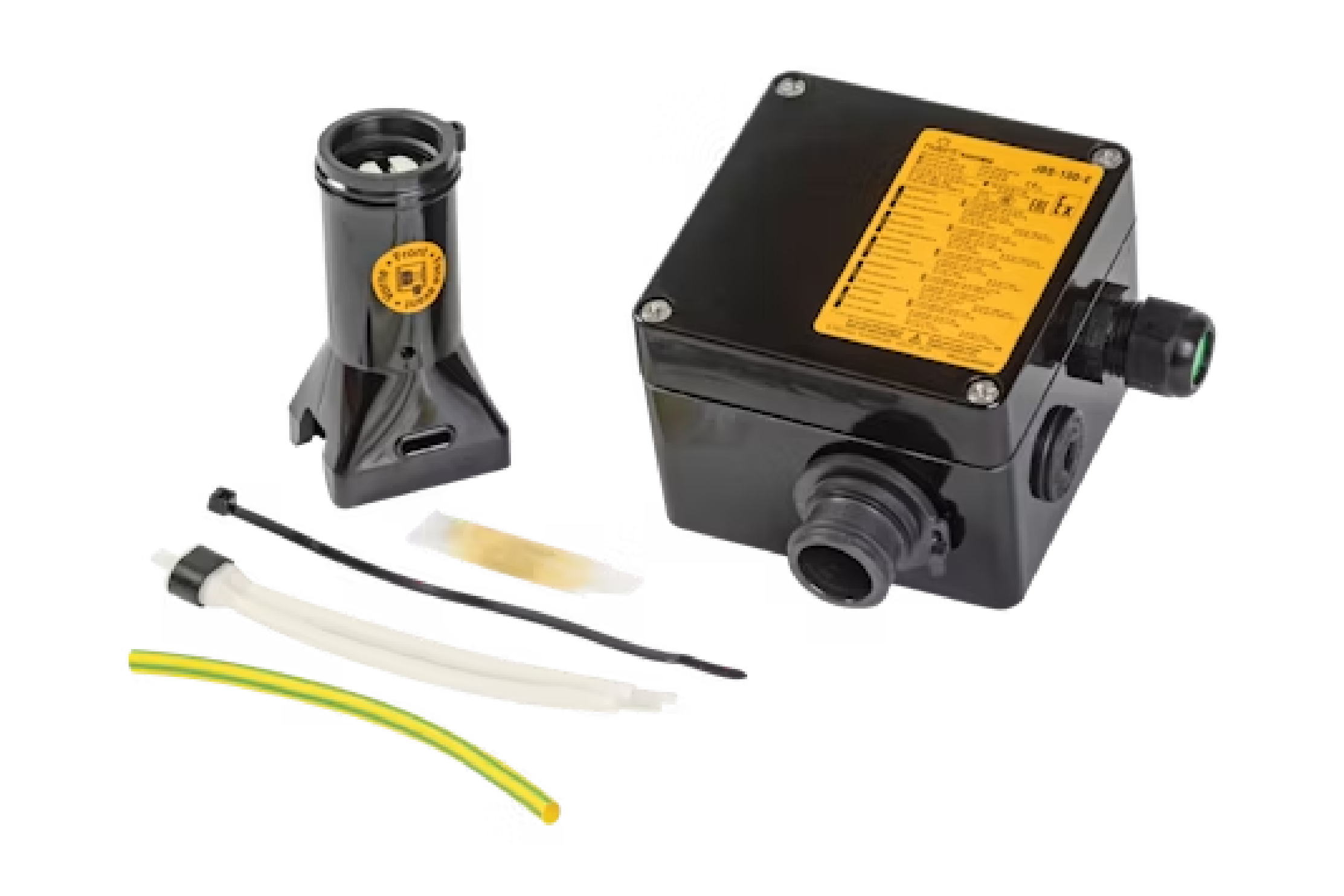

JBS-100-EEx
QTVR XTV KTV VPL BTV BTV-CR BTV-CT QTVR XTV KTV VPL incl. Anschluss- Garnitur10 mm²IP 66 -50 ... +40 (+56)°CDatenblattMontageanleitungEU Konformitätserklärung SystemPTB SystemIECEx Zertifikat (bis 2020)IECEx Zertifikat (ab 2020)

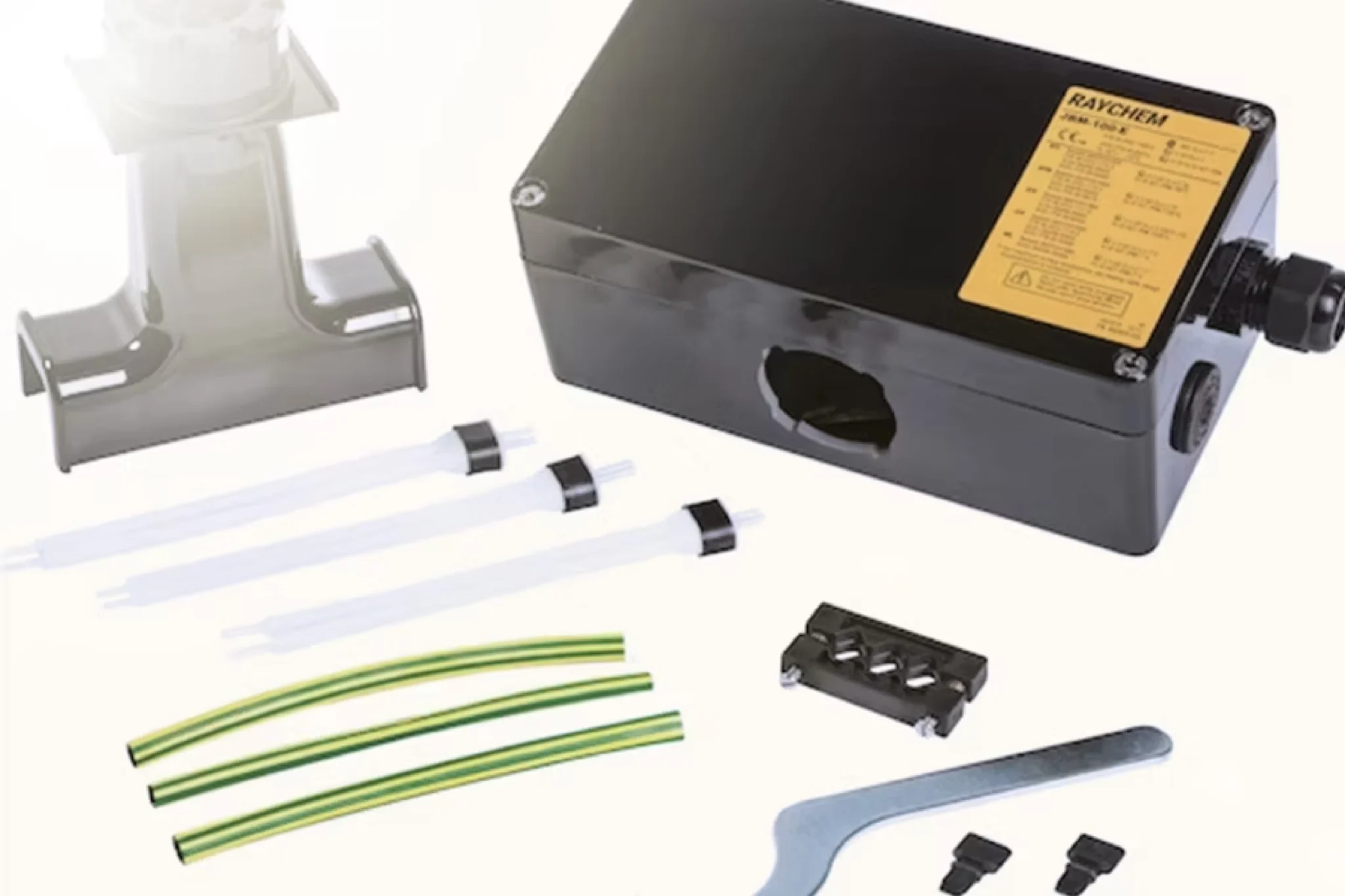

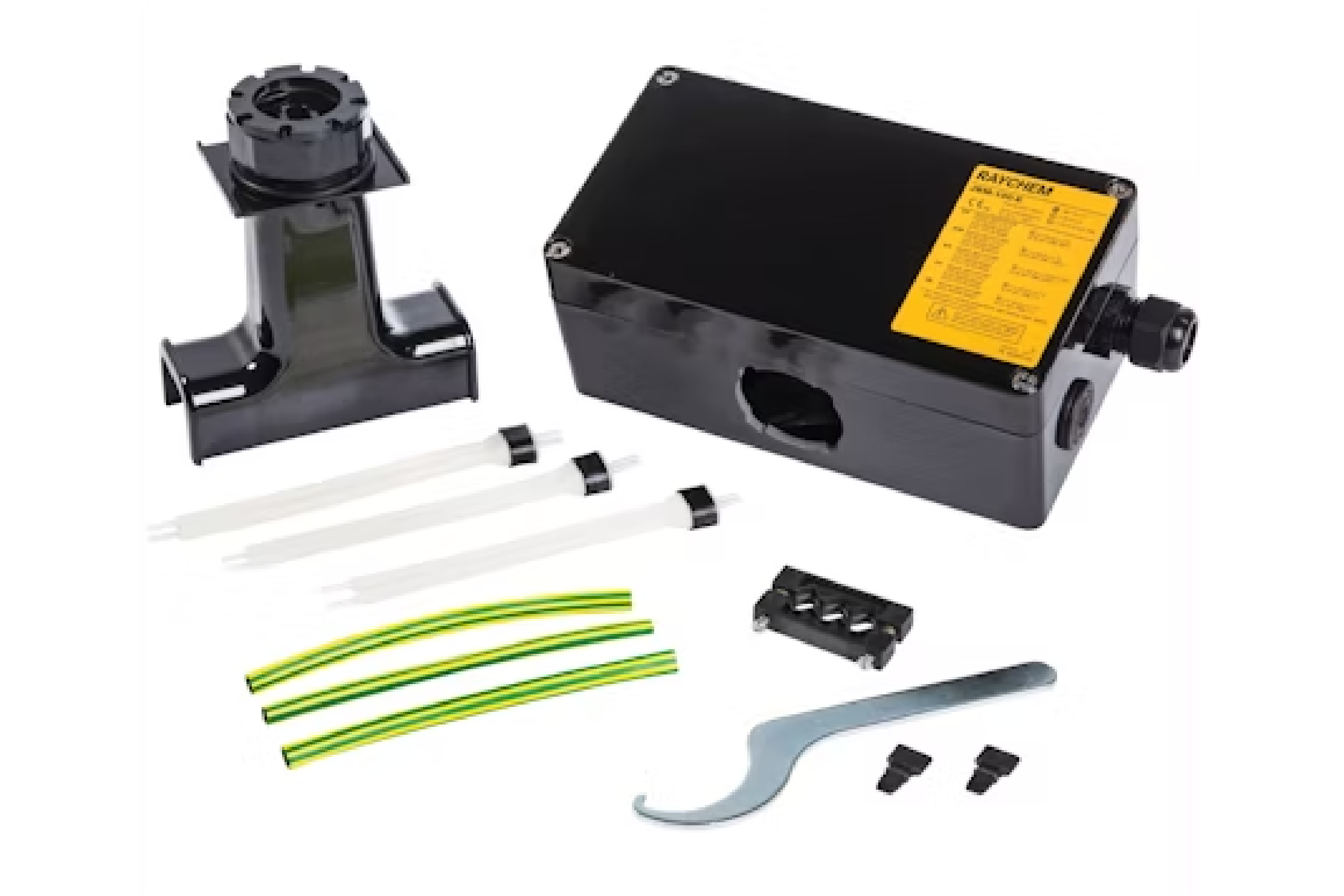

JBM-100-EEx
BTV-CR BTV-CT QTVR XTV KTV VPL incl. Anschluss-Garnituren10 mm²IP 66 -50 ... +40 (+56)°CDatenblattMontageanleitungEU KonformitätserklärungPTB SystemIECEx Zertifikat (bis 2020)IECEx Zertifikat (ab 2020)

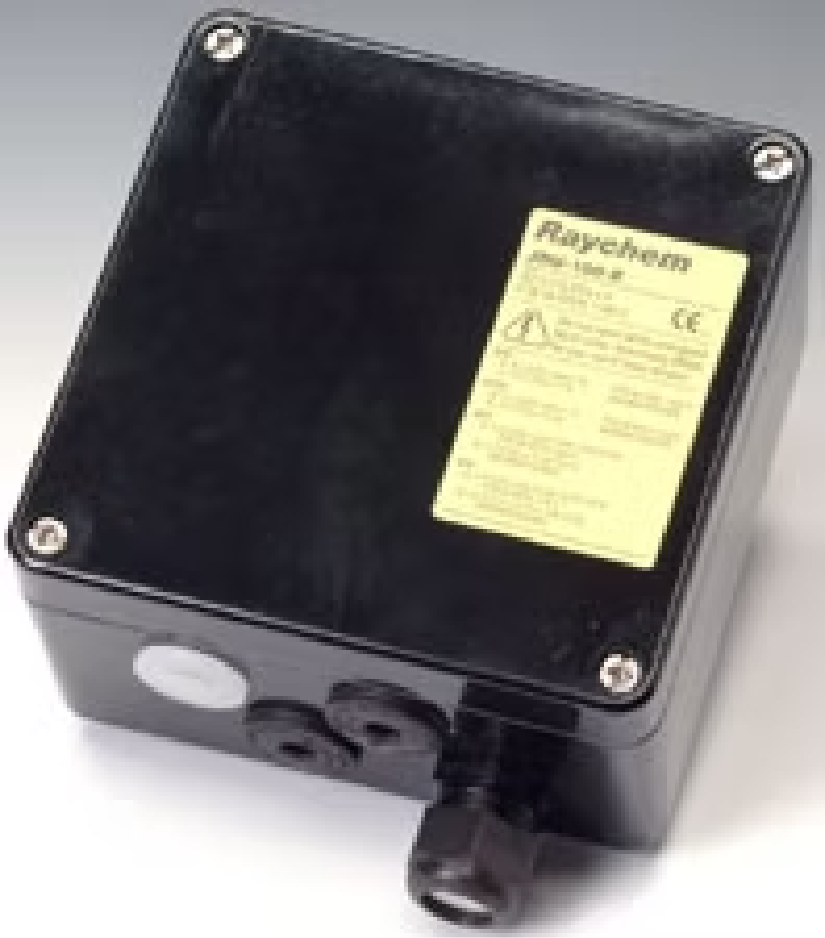

JBU-100Ex
BTV-CR BTV-CT QTVR XTV KTV VPL für Anschluss-Garnituren C25-100 C25-21 CCON25-10010 mm²IP 66 -50 ... +40 (+56)°CDatenblattMontageanleitungEU KonformitätserklärungIECEx Zertifikat (ab 2020)

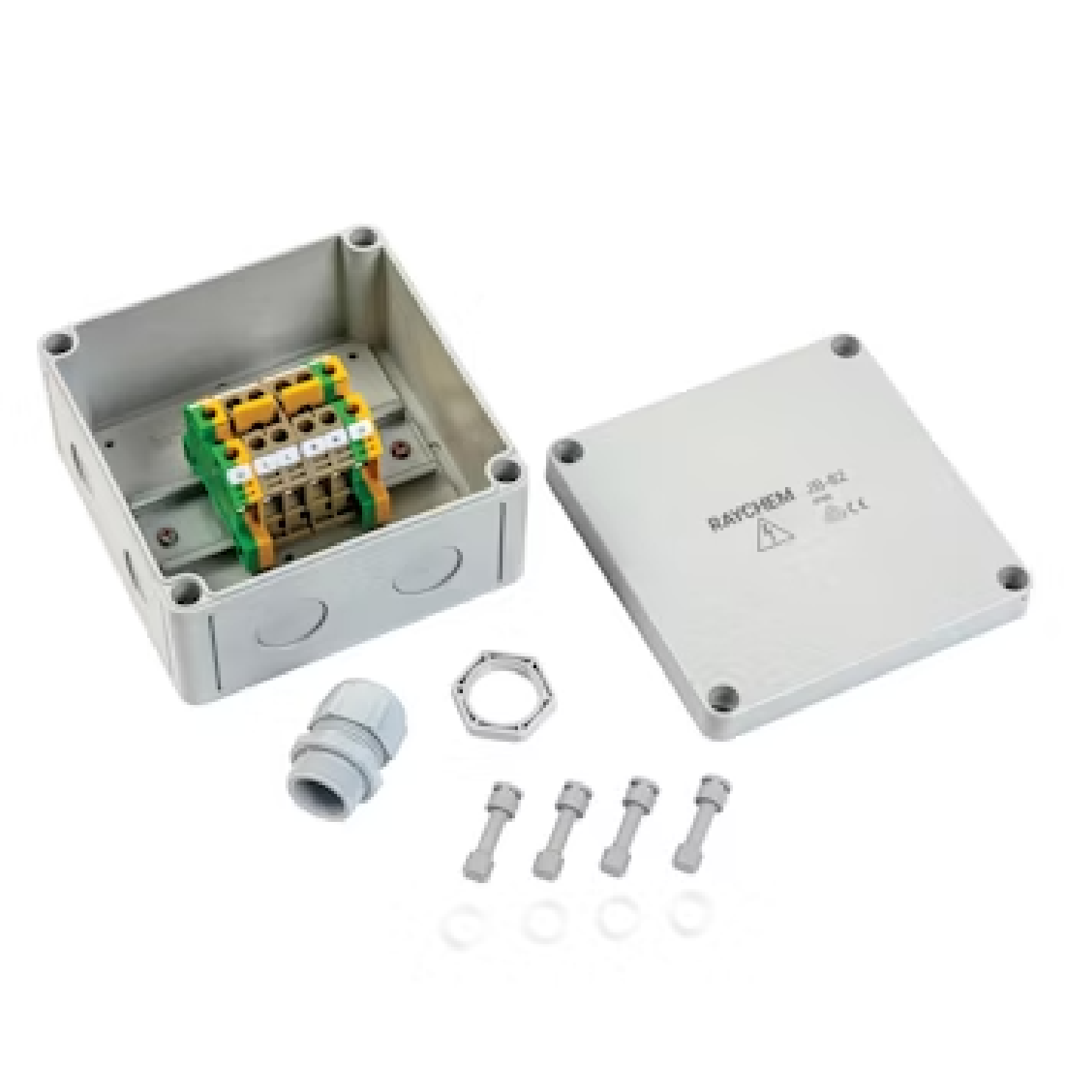

JB-82
alle für alle Anschluss-Garnituren mit M20 oder M2510 mm²IP 66 -35 ... +115 °CDatenblattEU Konformitätserklärung

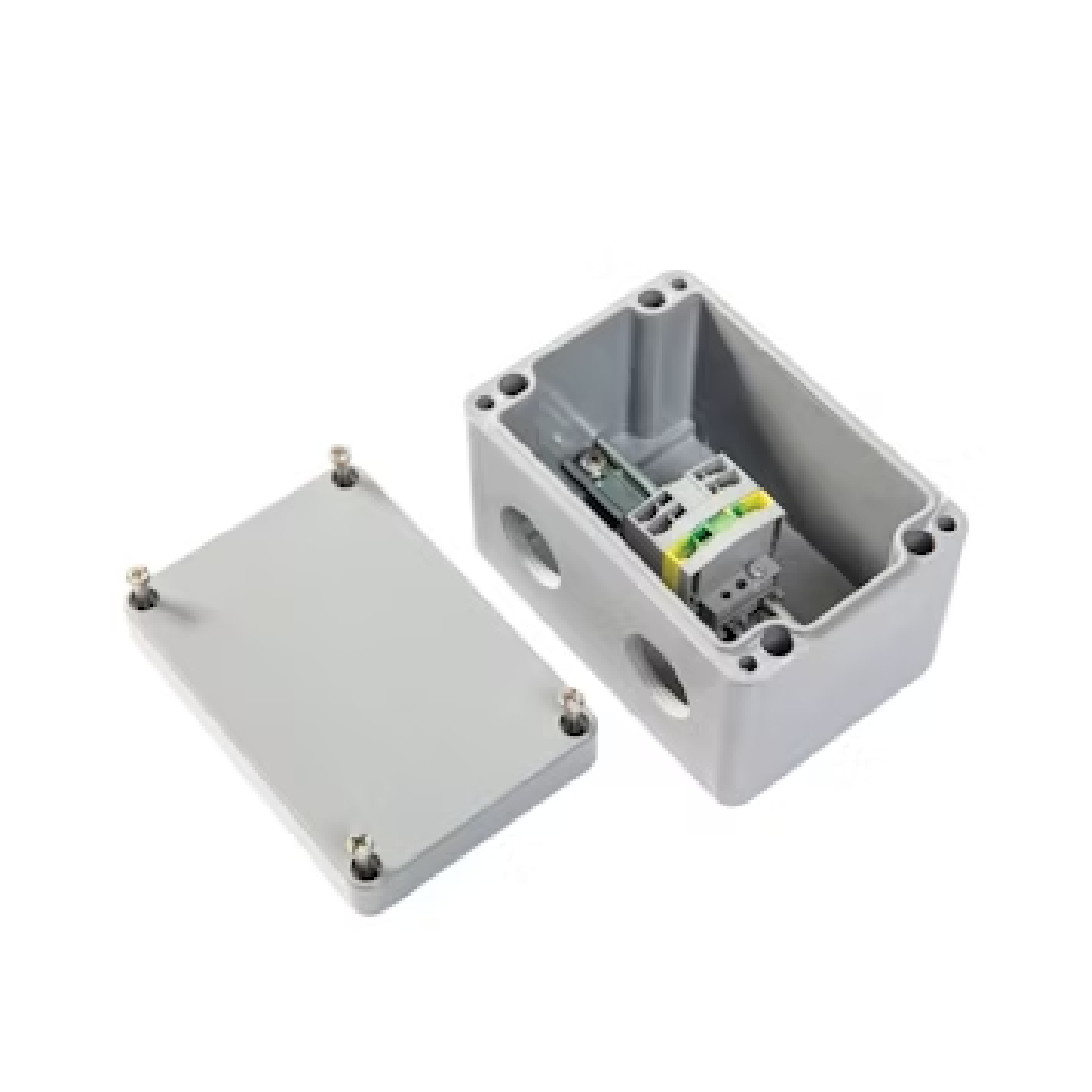

JB-NH2
alle für alle Anschluss-Garnituren M252,5 mm²IP 66 -35 ... +115 °CDatenblatt

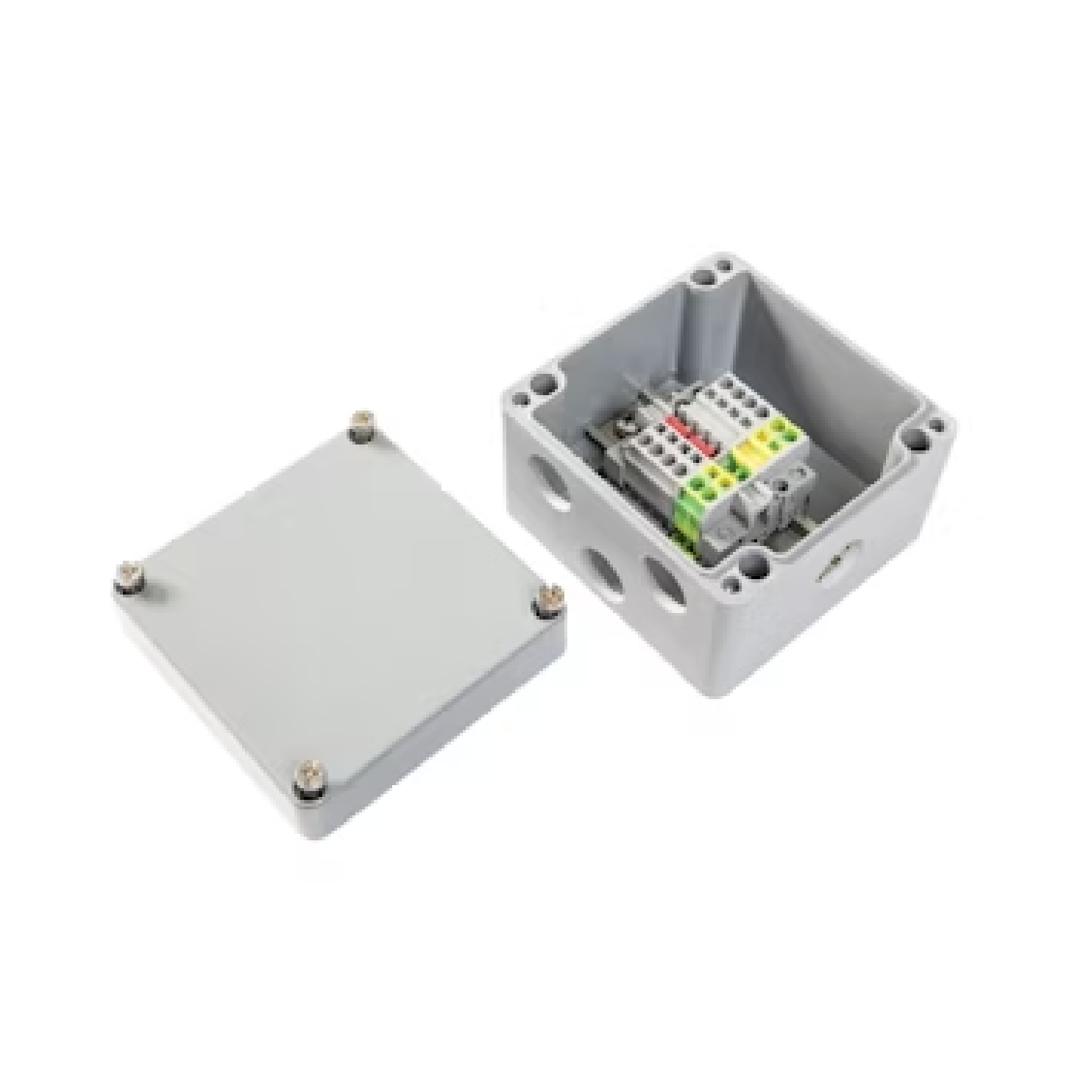

JB-NH4
alle für alle Anschluss-Garnituren M254 mm²IP 66 -40 ... +90 °CDatenblatt

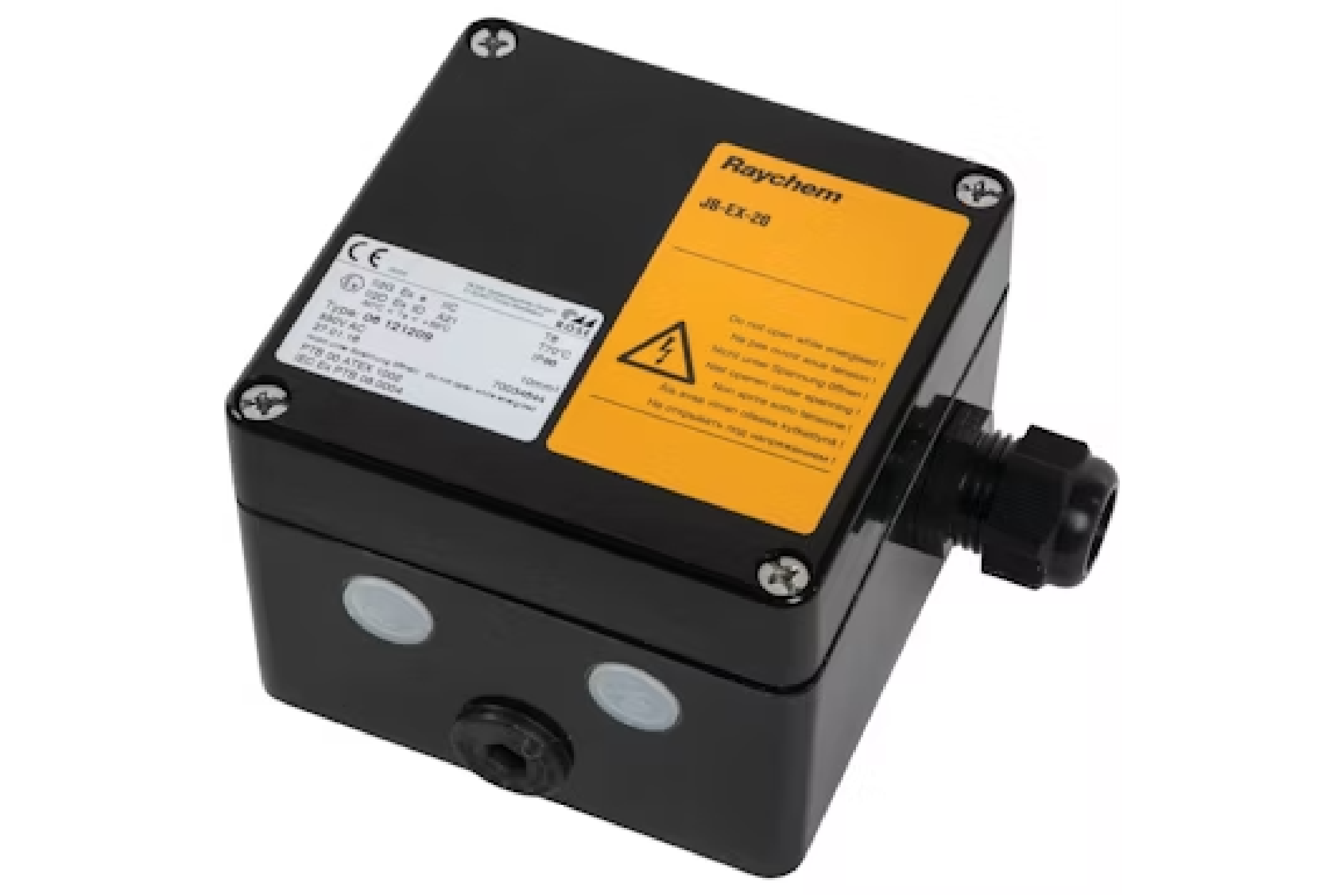

JB-EX-20 Ex
FMT FHT PI MI (M20) für Anschluss-Garnituren M20 (EX) Zuleitung M25 (EX)10 mm²IP 66 -55 ... +55 °CDatenblattMontageanleitungEU KonformitätserklärungIECEx Zertifikat PTB System
JB-EX-21Ex
FMT FHT PI MI (M20) für Anschluss-Garnituren M20 (EX) Zuleitung M25 (EX)10 mm²IP 66 -55 ... +55 °CDatenblattMontageanleitungEU KonformitätserklärungIECEx Zertifikat PTB System

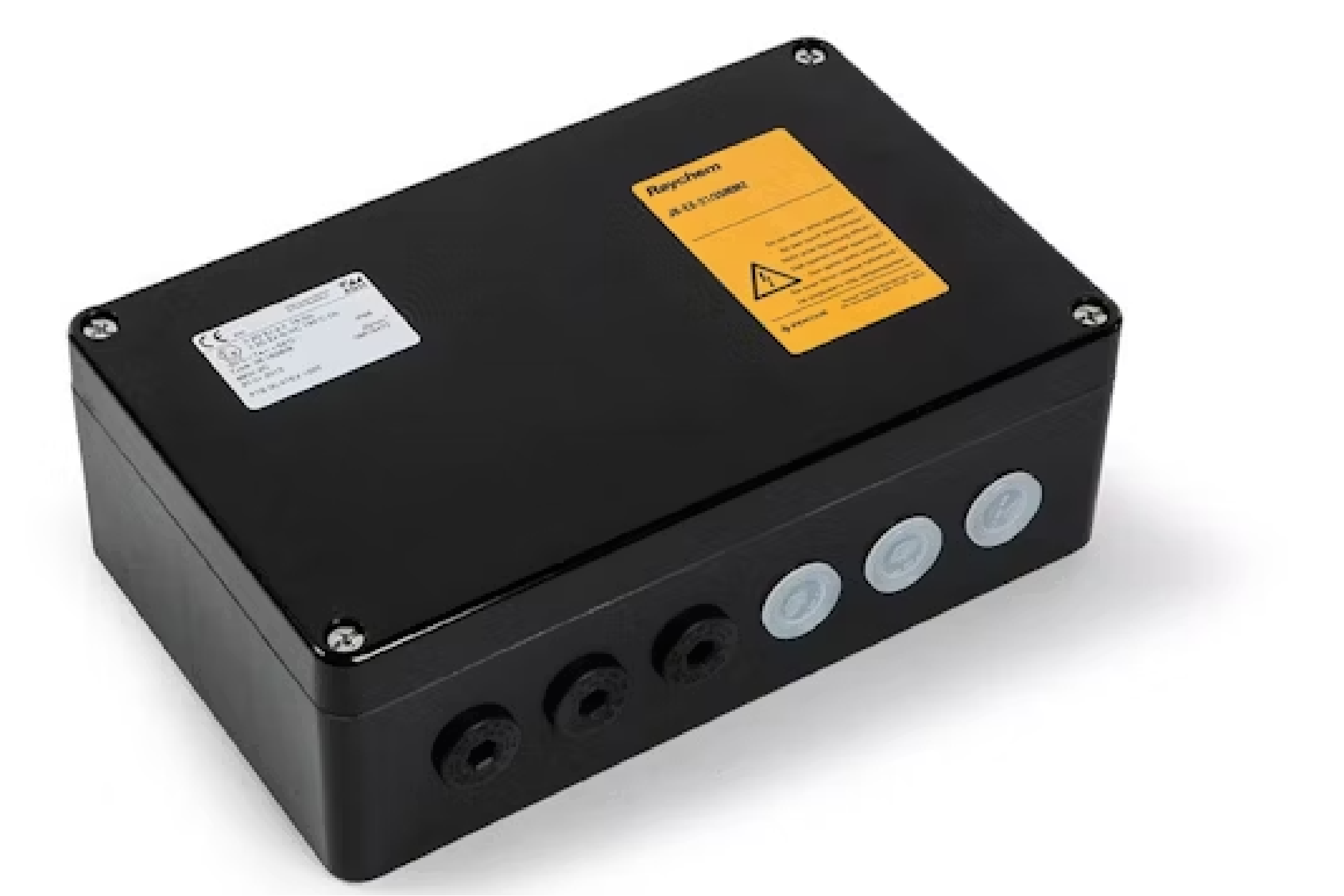

JB-EX-21/35MM2Ex
PI MI (M20) für Anschluss-Garnituren M20 (EX) Zuleitung M40 (EX)35 mm²IP 66 -55 ... +55 °CDatenblattEU KonformitätserklärungIECEx Zertifikat PTB System
JB-EX-25/35MM2Ex
nVent
MI (M25) für Anschluss-Garnituren M25 (EX) Zuleitung M40 (EX)35 mm²IP 66 -55 ... +55 °CDatenblatt
JB-EX-32/35MM2Ex
nVent
MI (M32) für Anschluss-Garnituren M32 (EX) Zuleitung M40 (EX)35 mm²IP 66 -55 ... +55 °CDatenblattEU KonformitätserklärungIECEx Zertifikat PTB System

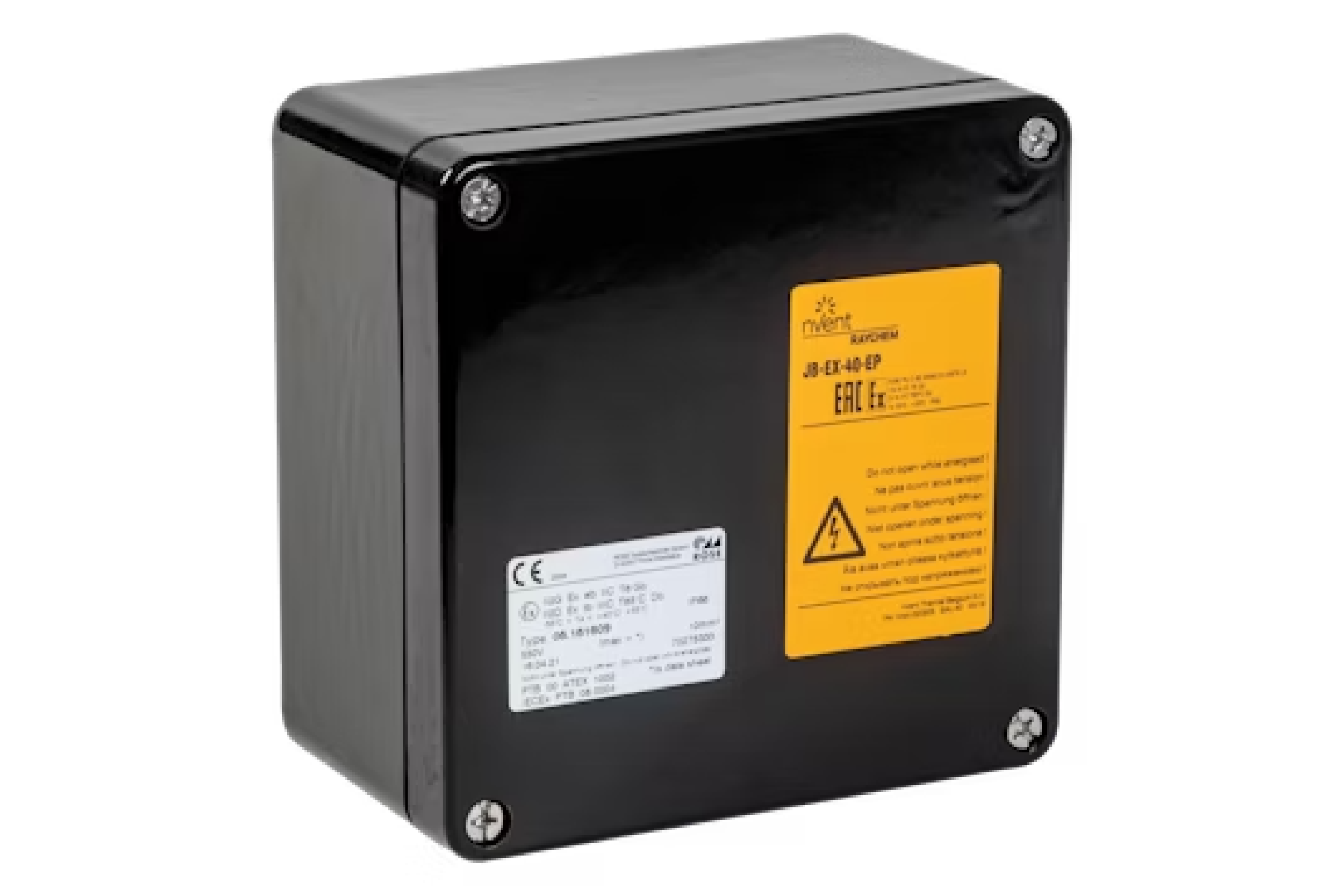

JB-EX-40 EPEx
MI (M25) für Anschluss-Garnituren M25 (EX) Zuleitung M25 (EX)10 mm²IP 66 -55 ... +55 °CDatenblattEU KonformitätserklärungIECEx Zertifikat PTB System

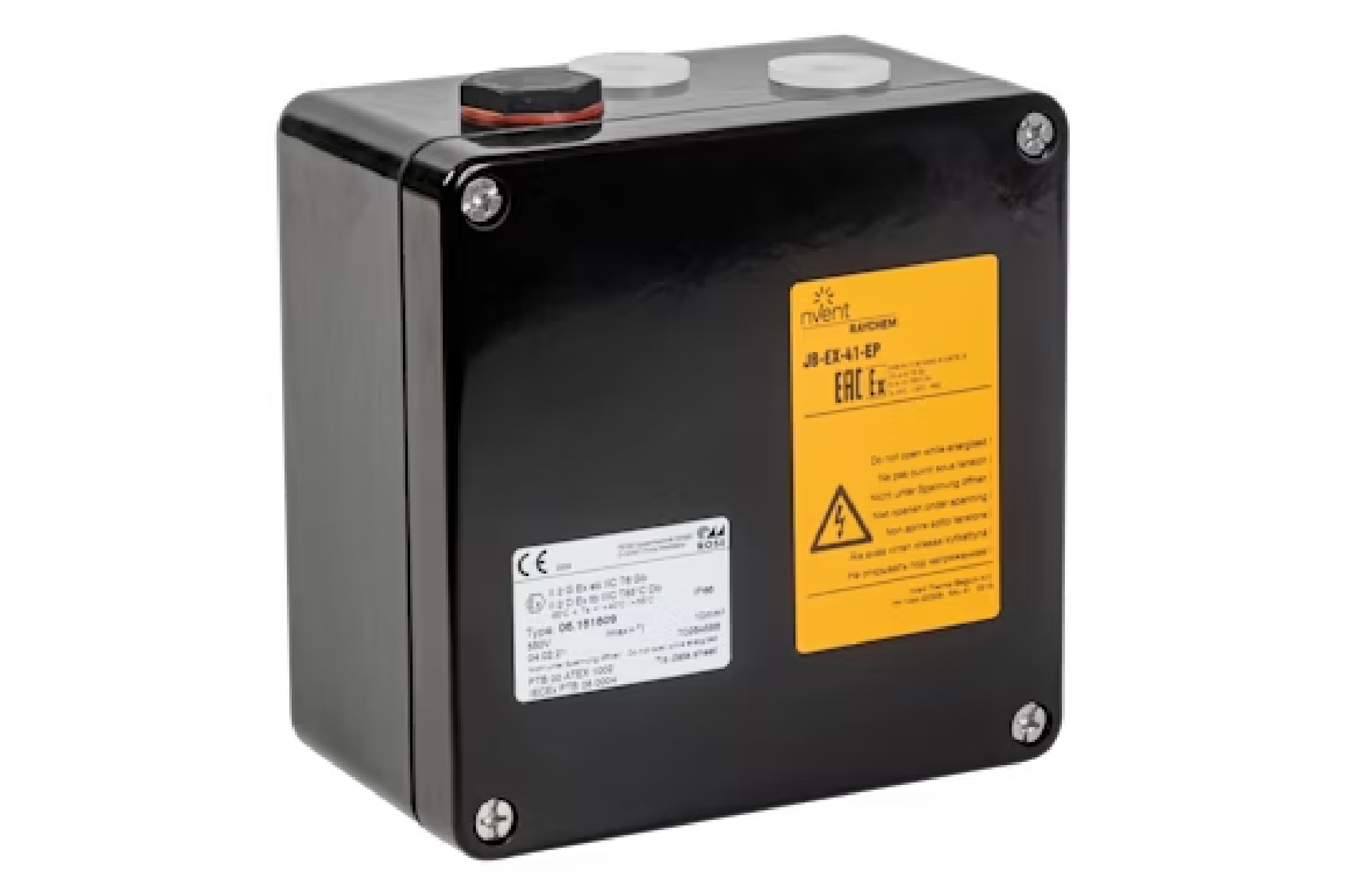

JB-EX-41 EPEx
MI (M25) für Anschluss-Garnituren M25 (EX) Zuleitung M25 (EX)10 mm²IP 66 -55 ... +55 °CDatenblattEU KonformitätserklärungIECEx Zertifikat PTB System

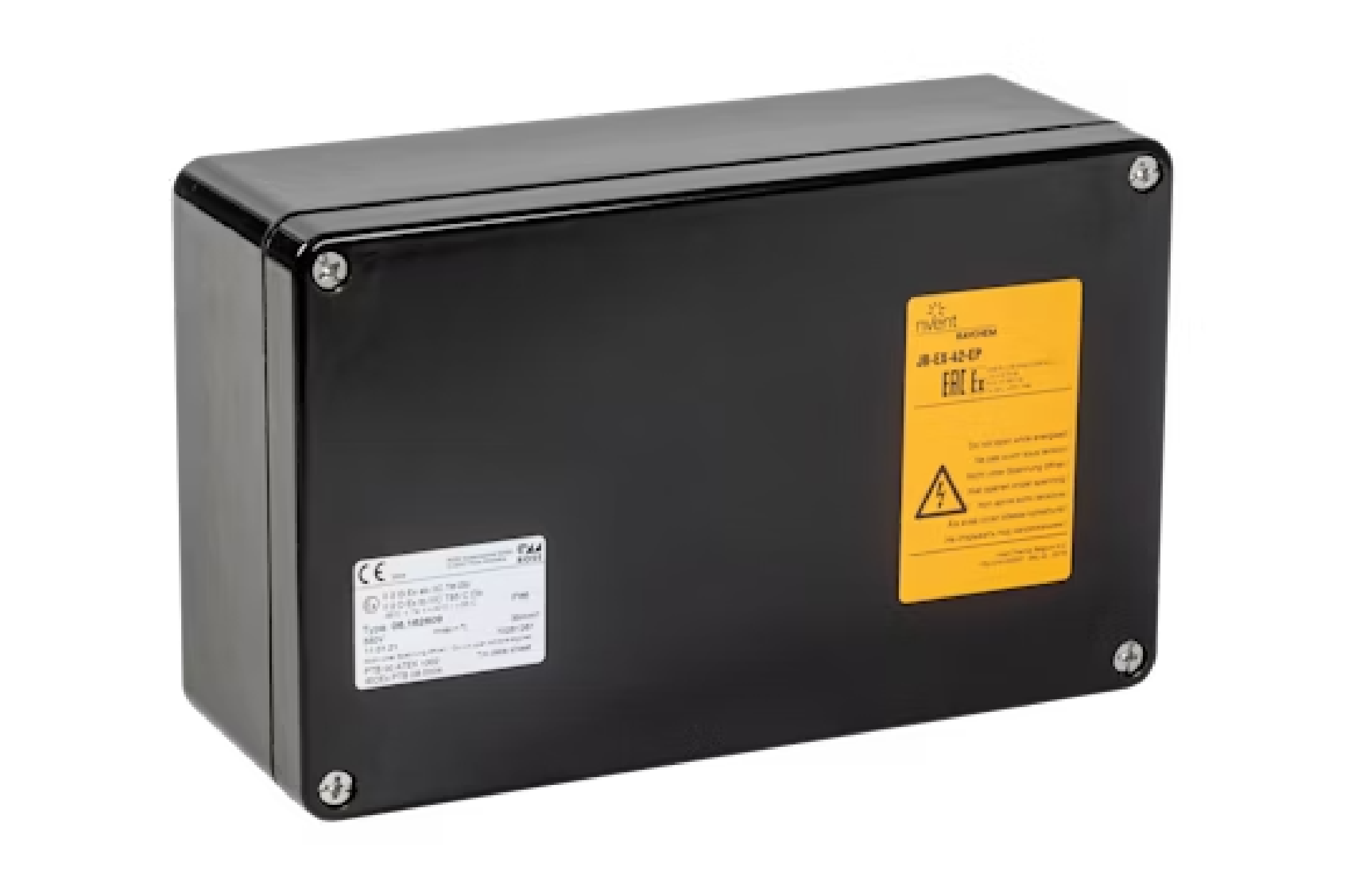

JB-EX-42 EPEx
MI (M25) für Anschluss-Garnituren M25 (EX) Zuleitung M40 (EX)35 mm²IP 66 -55 ... +55 °CDatenblattEU KonformitätserklärungIECEx Zertifikat PTB System
Produkt
Raychem
für HeizbänderKlemmenUmgebungDownload TechnikDownload Zulassung

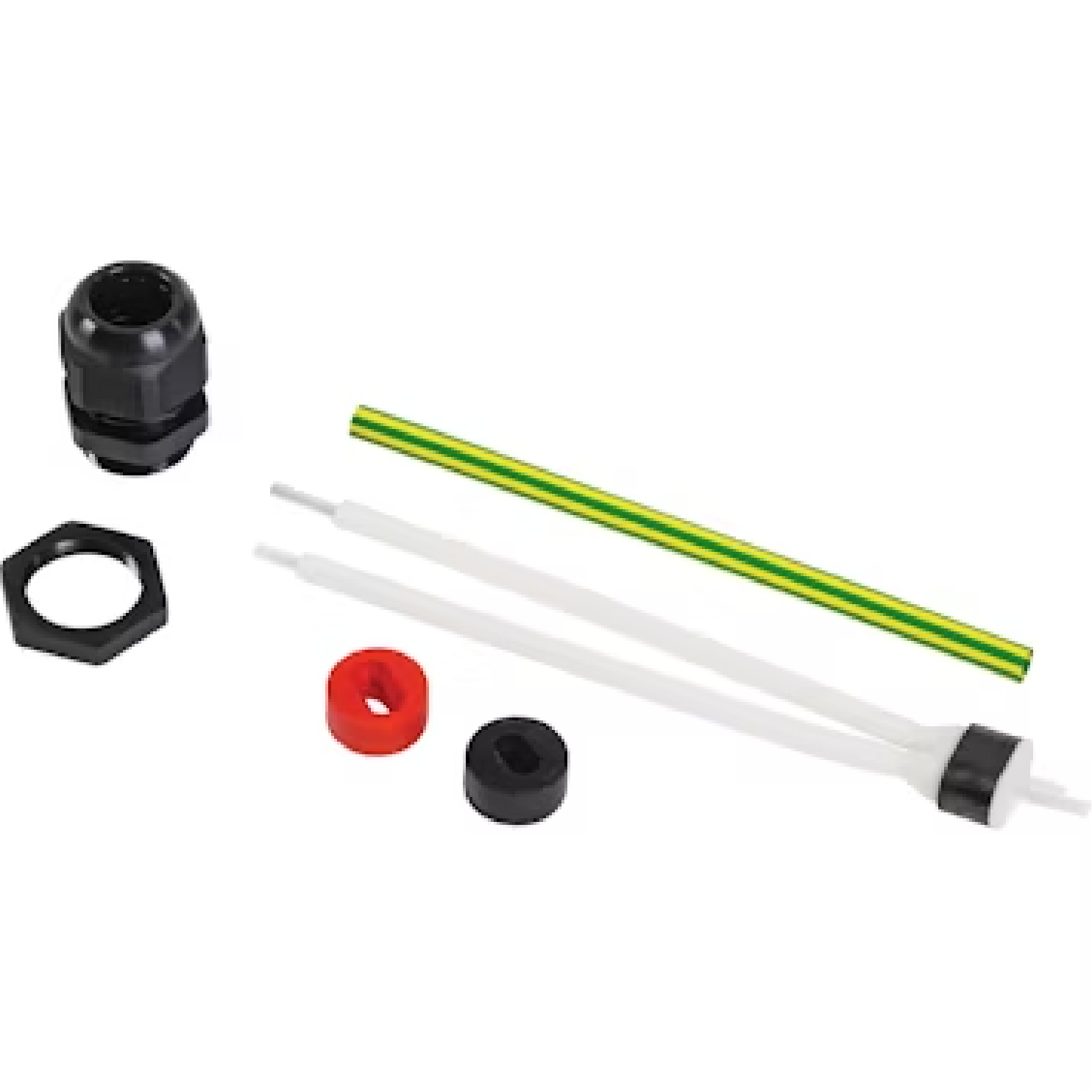

C25-100Ex
Hinweis
(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTV VPLM25IP 66 -50 ... +110 °CDatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat IECEx Zertifikat PTB

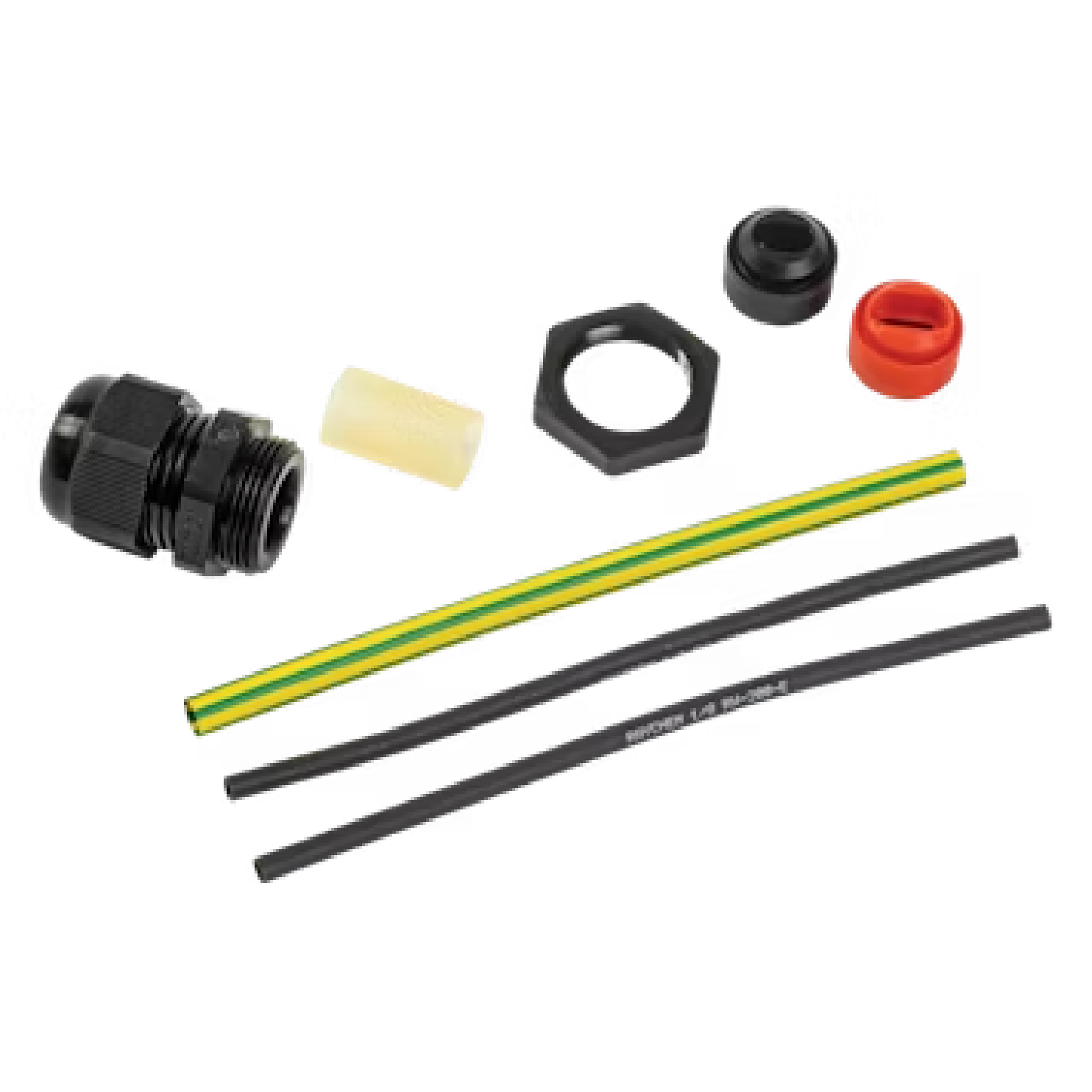

C25-21Ex
Hinweis
(Warmschrumpf)
BTV-CR BTV-CT QTVR XTV KTV VPLM25IP 66 -50 ... +110 °CDatenblattMontageanleitungEU KonformitätserklärungATEX Zertifikat IECEx Zertifikat PTB

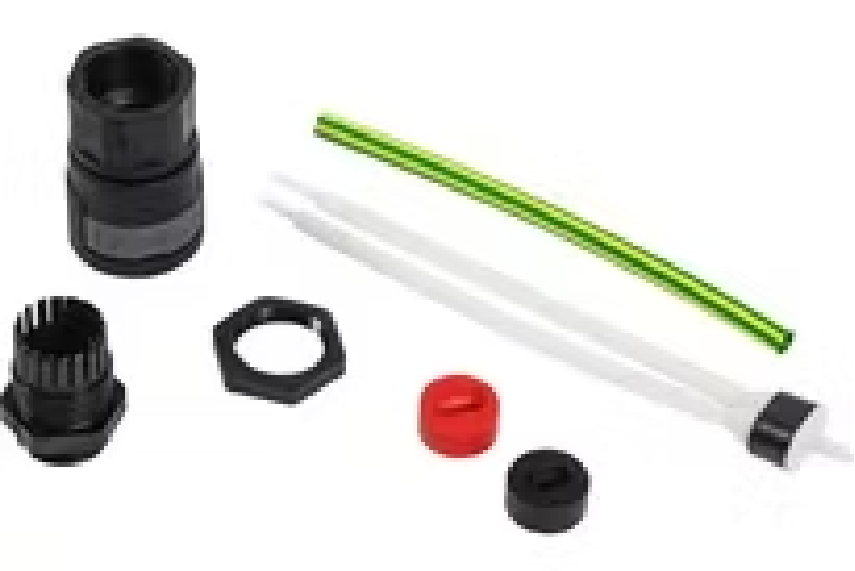

CCON25-100Ex
nVent
Hinweis
(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTV VPLM25IP 66 -55 ... +40 °CDatenblattMontageanleitung

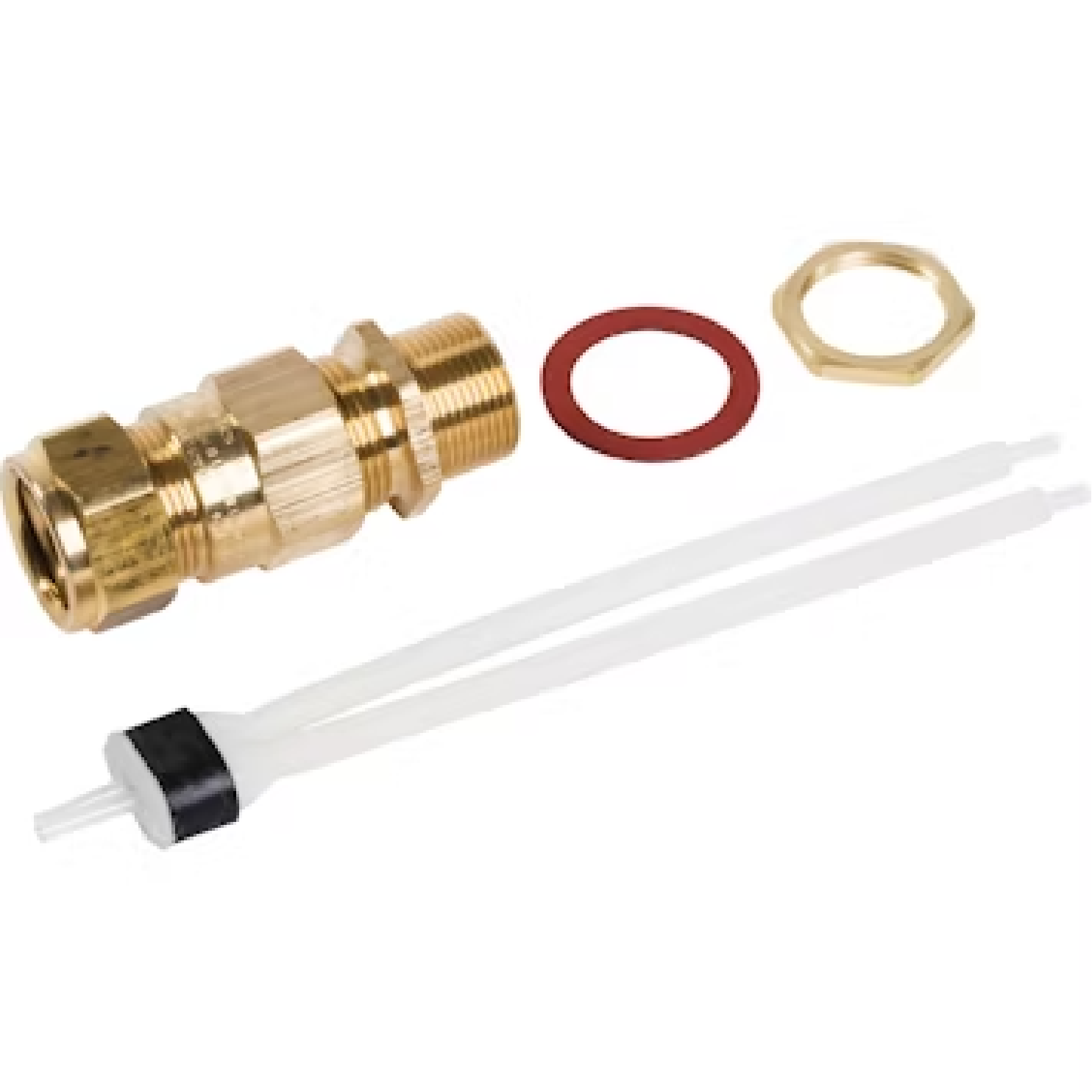

C25-100-METALEx
Hinweis
(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTV VPLM25 3/4 ZollIP 68 -60 ... +180 °CDatenblattMontageanleitungEU Konformitätserklärung

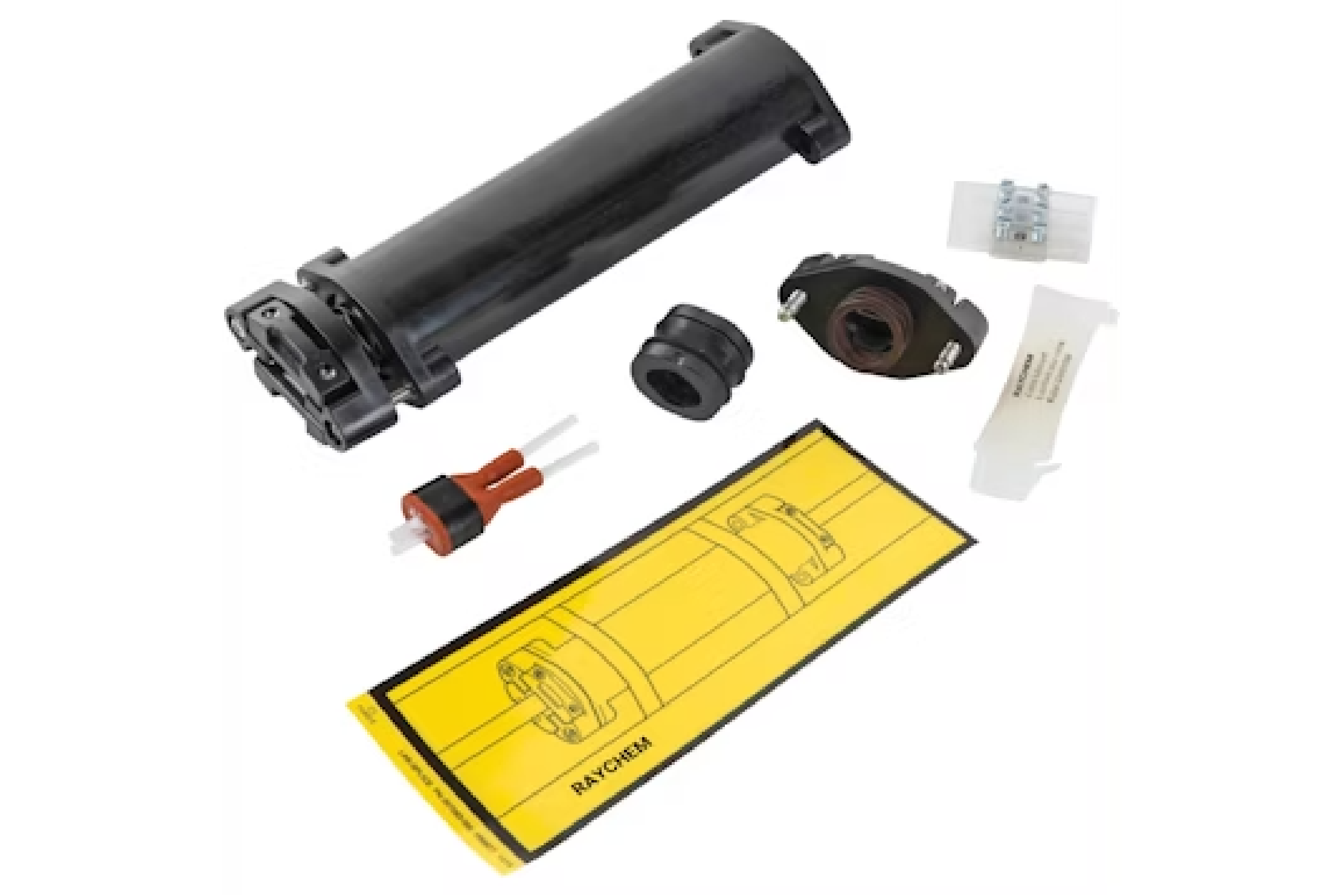

C-150-EEx
Hinweis
(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTVIP 66 -50 ... +215 °CDatenblattMontageanleitungEU KonformitätserklärungIECEx Zertifikat

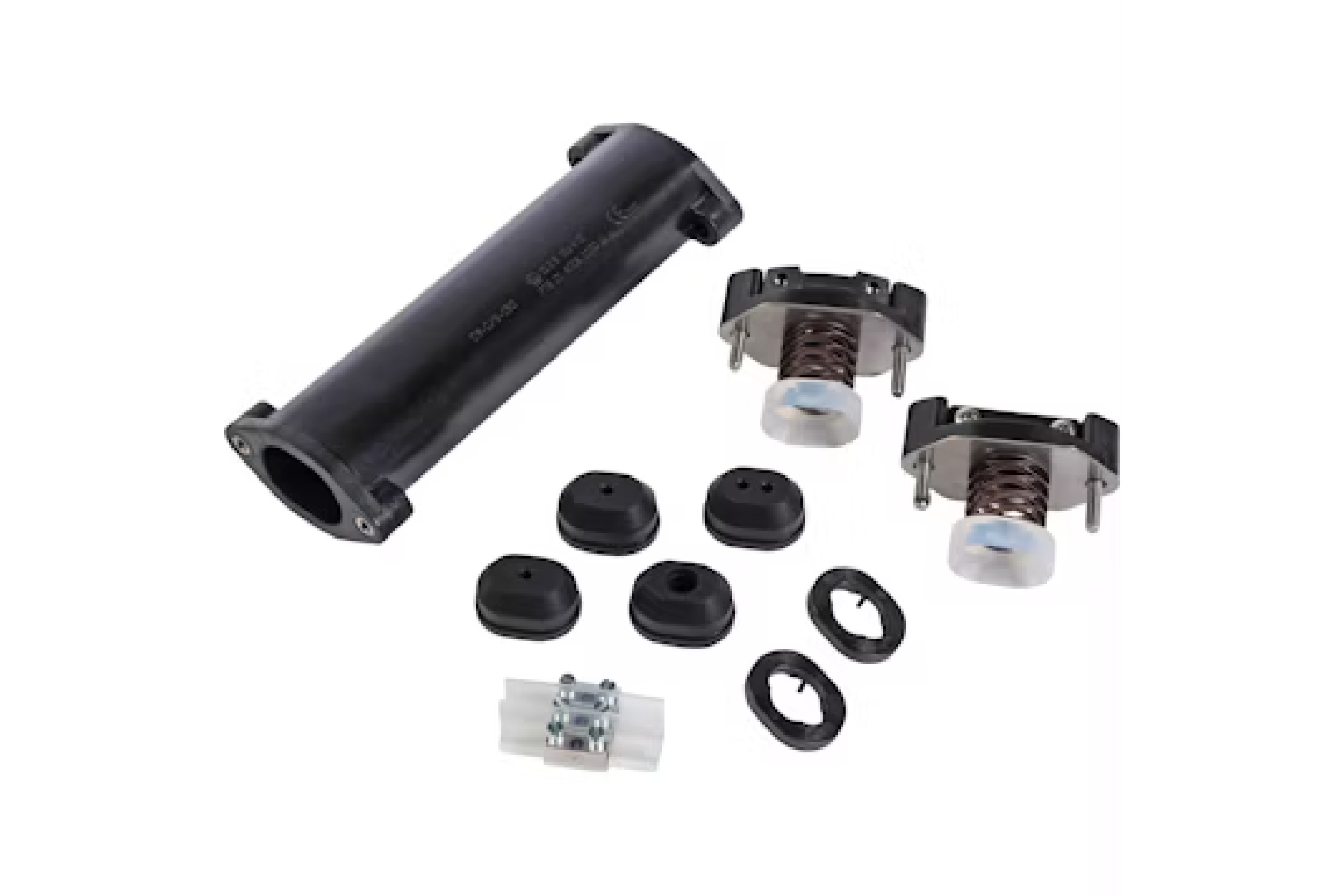

CS-150-UNI-PIEx
Hinweis
(Kaltanschluss)
Einleiter-PIIP 66 -50 ... +150/180 °CDatenblattMontageanleitungPTB

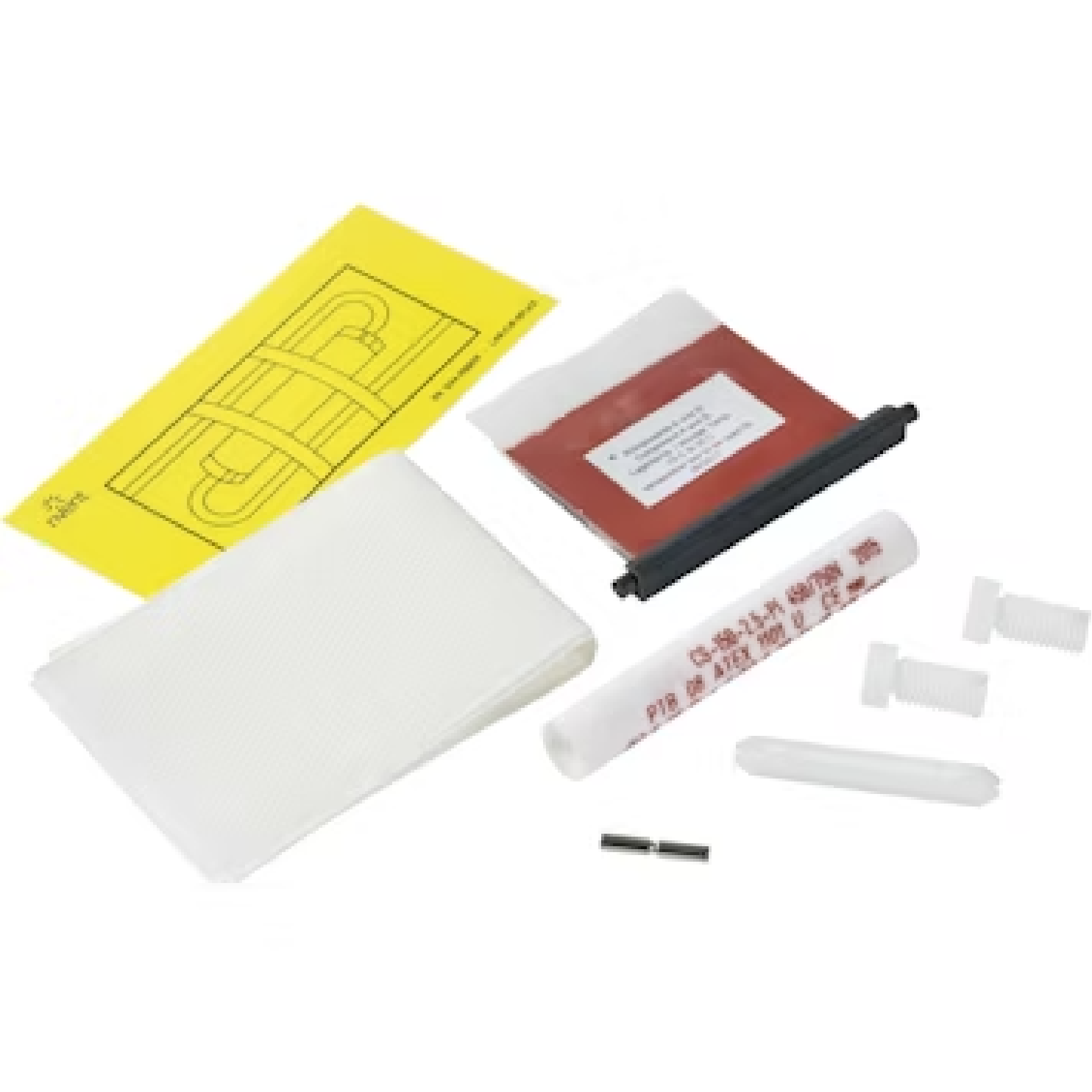

CS-150-xx-PIEx
Hinweis
(Vergusstechnik)
Einleiter-PIIP 65 +200 (260) °CDatenblattMontageanleitungEU KonformitätserklärungPTB

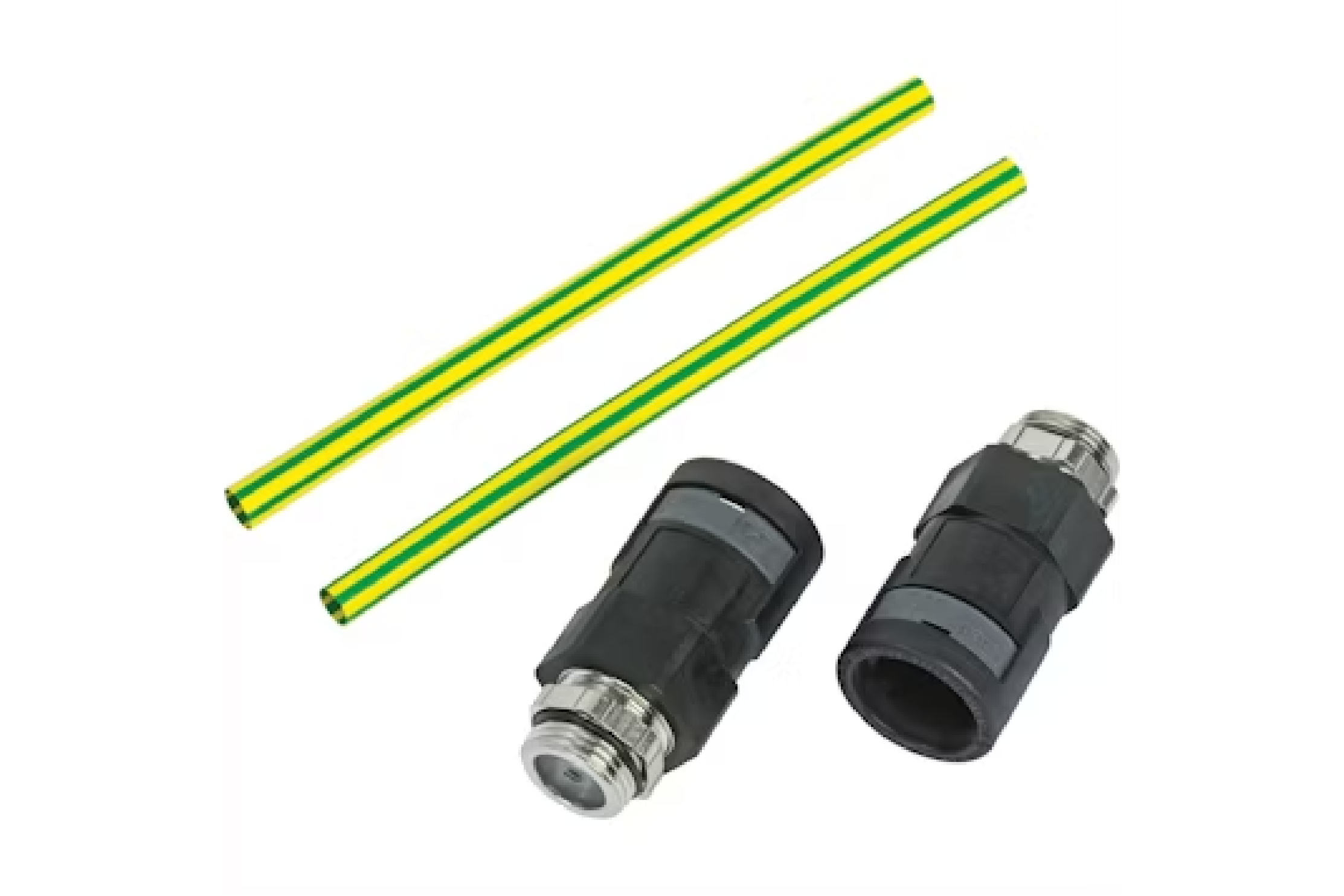

CCON20-100-PIEx
Hinweis
(Kaltanschluss)
Einleiter-PIIP 66 -55 ... +40 °CDatenblattMontageanleitung

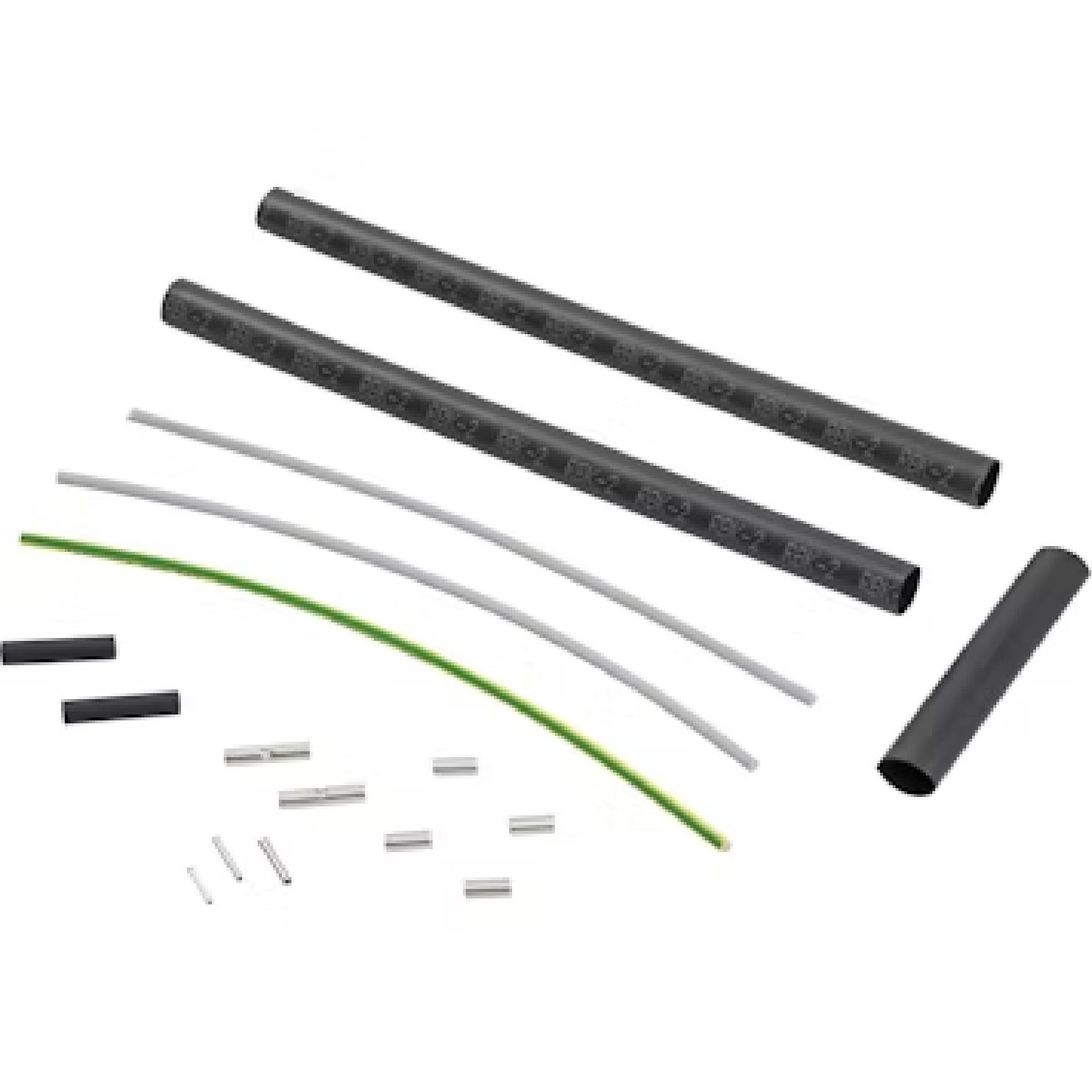

CS20-2,5-PI-NH(Kaltanschluss)
Einleiter-PIM20-50 ... +205 °CDatenblattMontageanleitung
Produkt
Raychem
für HeizbänderKlemmenUmgebungDownload TechnikDownload Zulassung

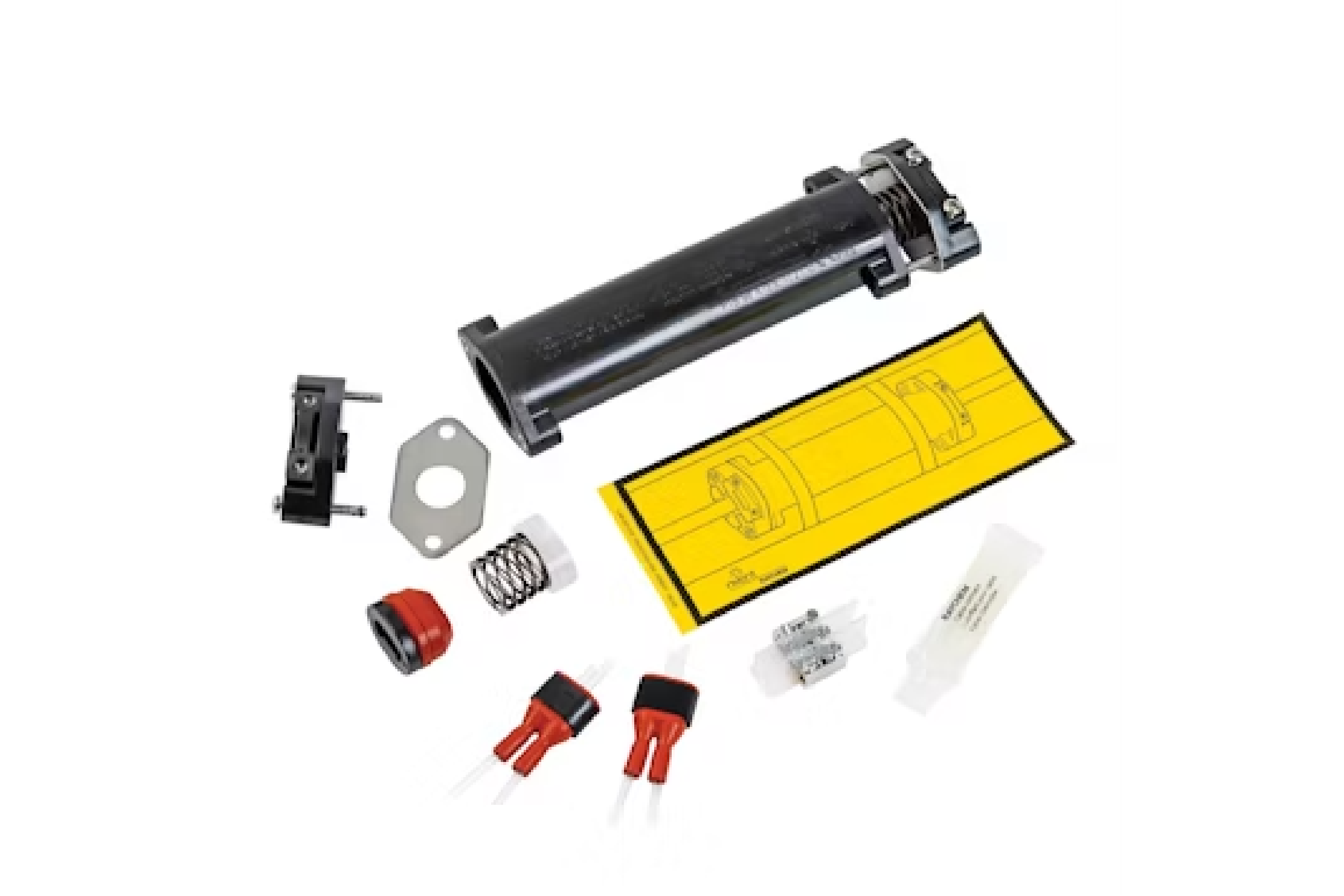

S-150Ex
Hinweis
(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTVIP 66 -50 ... +215 °CDatenblattMontageanleitung
S-19 S-21 S-69Ex(Warmschrumpf)
nVent
Hinweis
Nicht mehr verfügbar, siehe Nachfolgetypen S-20 / S-40
BTV-CR BTV-CT QTVR XTV KTV je nach Typ85 °C 135 °C 160 °C je nach TypDatenblattMontageanleitung (S-19 / S-21)Montageanleitung (S-69)

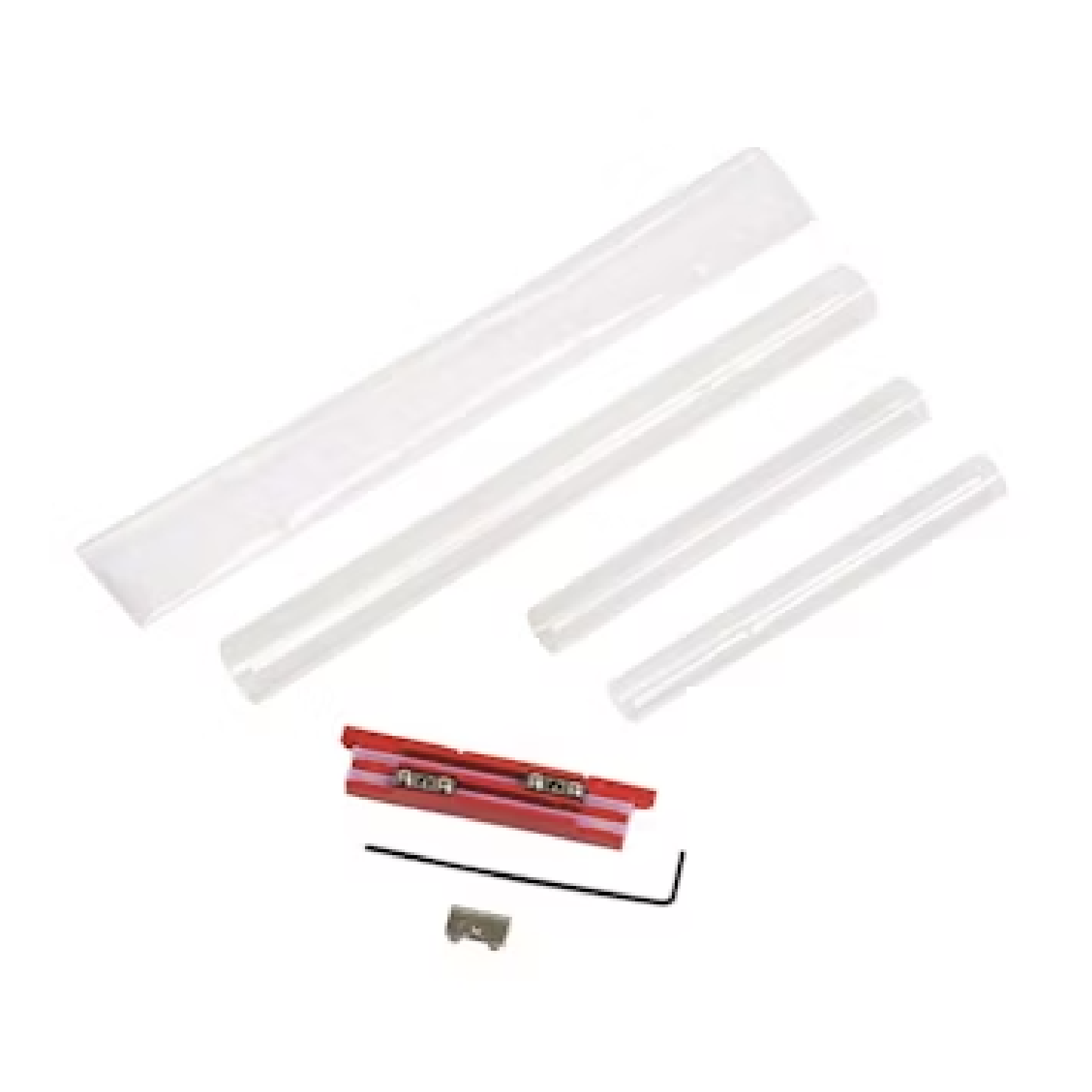

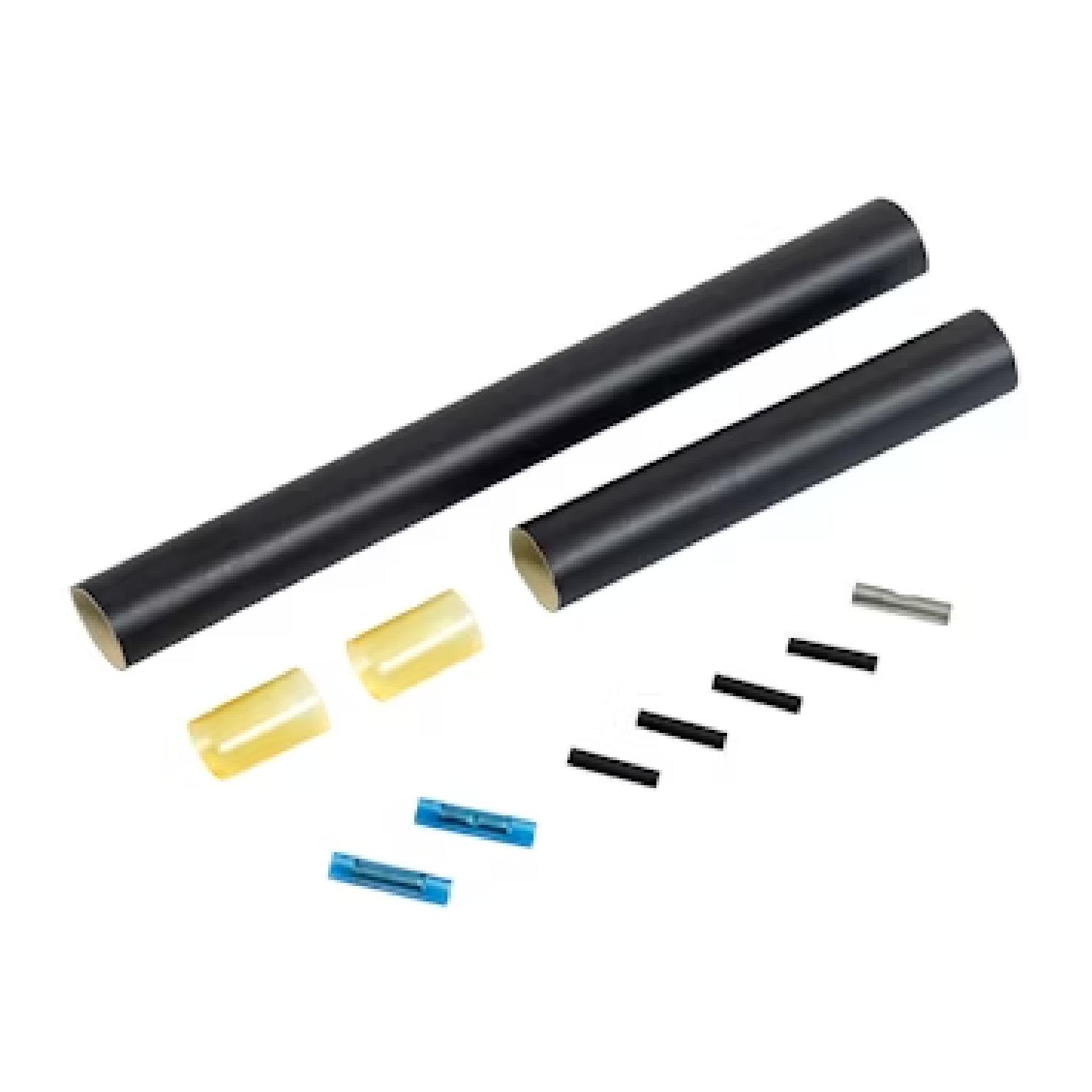

S-20 S-40Ex(Warmschrumpf)
S-20 für BTV-CR/-CT QTVR S-40 für XTV HTV KTV VPLS-20 -60 ... +110°C S-40 -60 ... +260°C

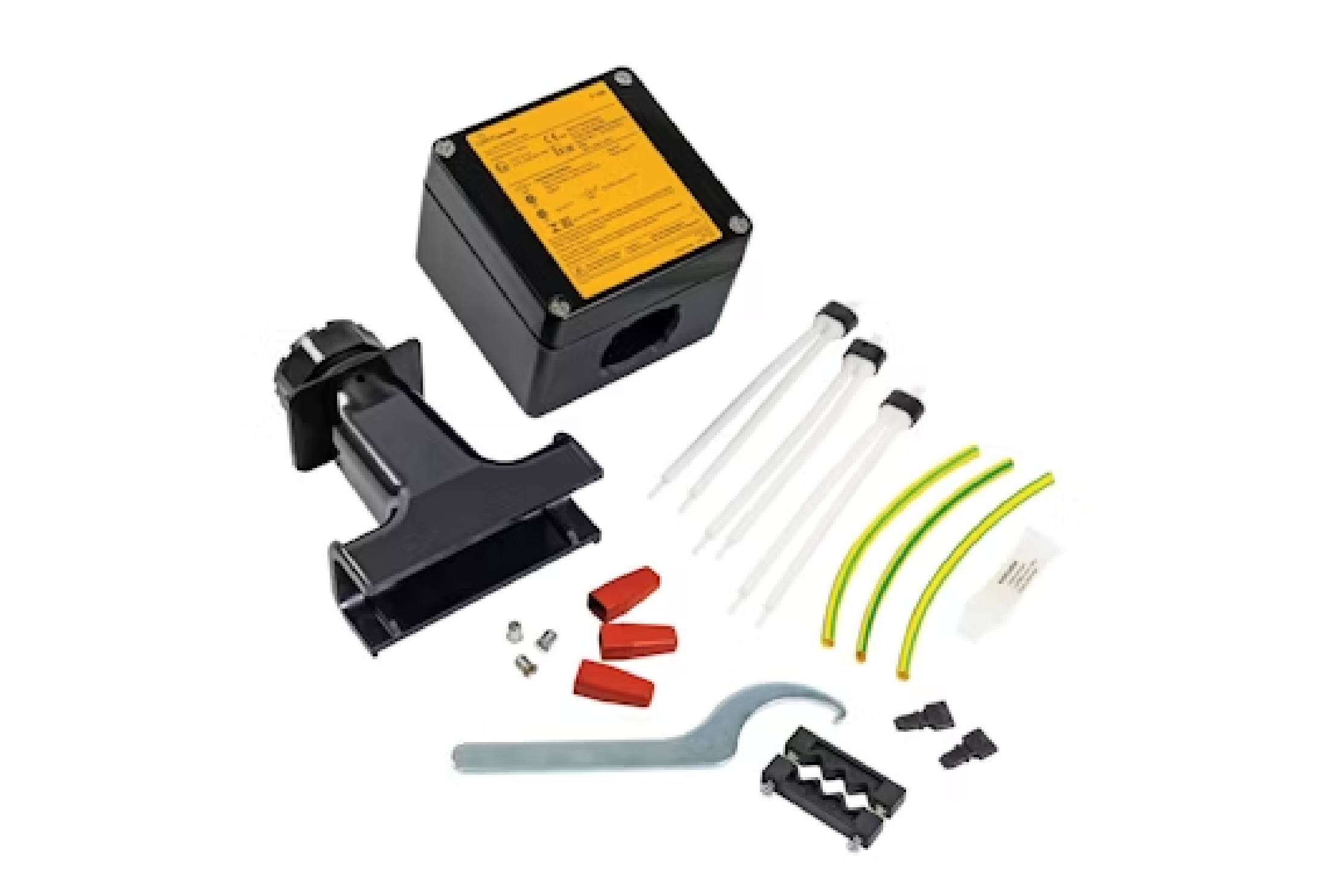

T-100Ex(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTV VPLIP 66 -50 ... +56 °CDatenblattMontageanleitungEU KonformitätserklärungPTB
Produkt
Raychem
für HeizbänderKlemmenUmgebungDownload TechnikDownload Zulassung

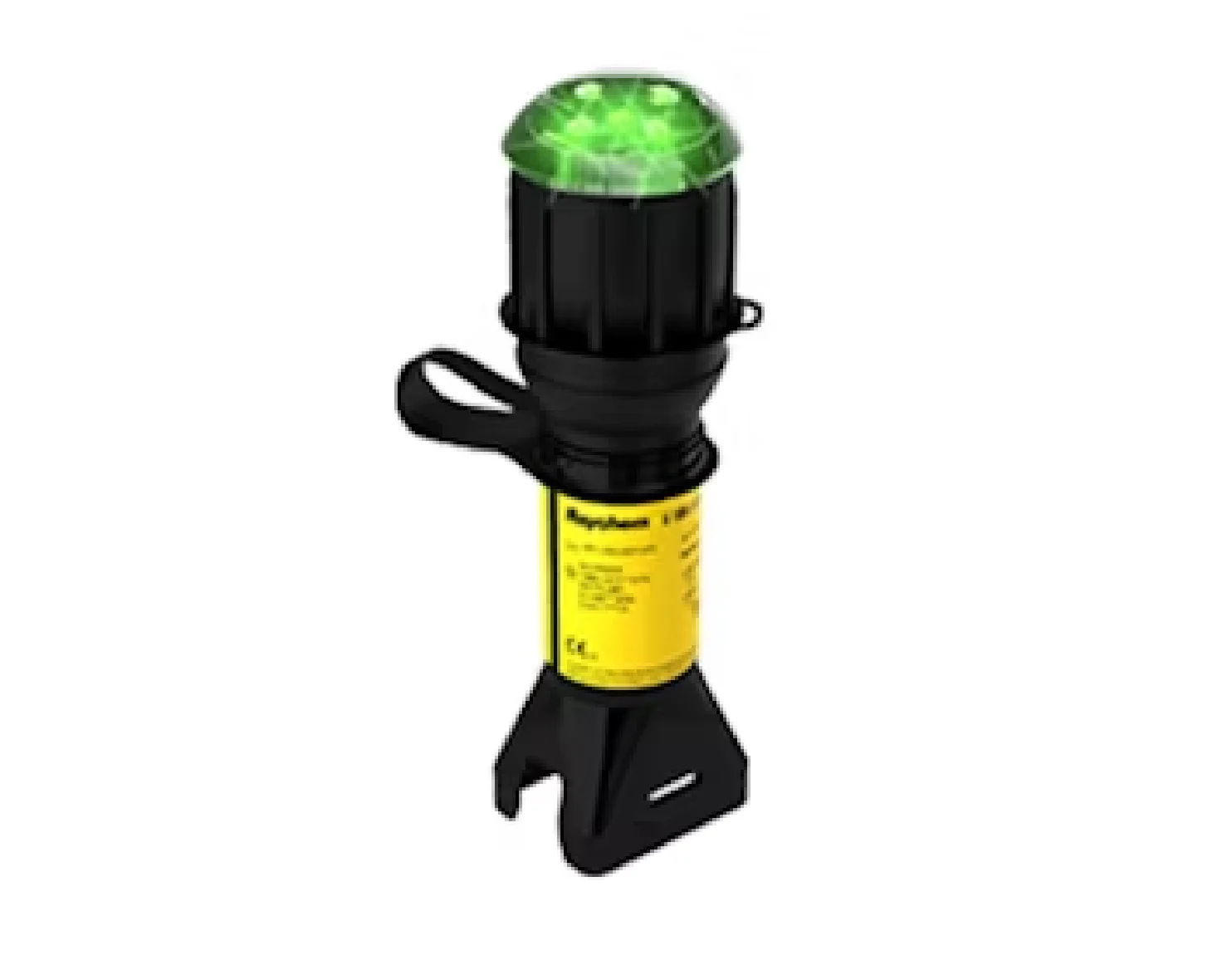

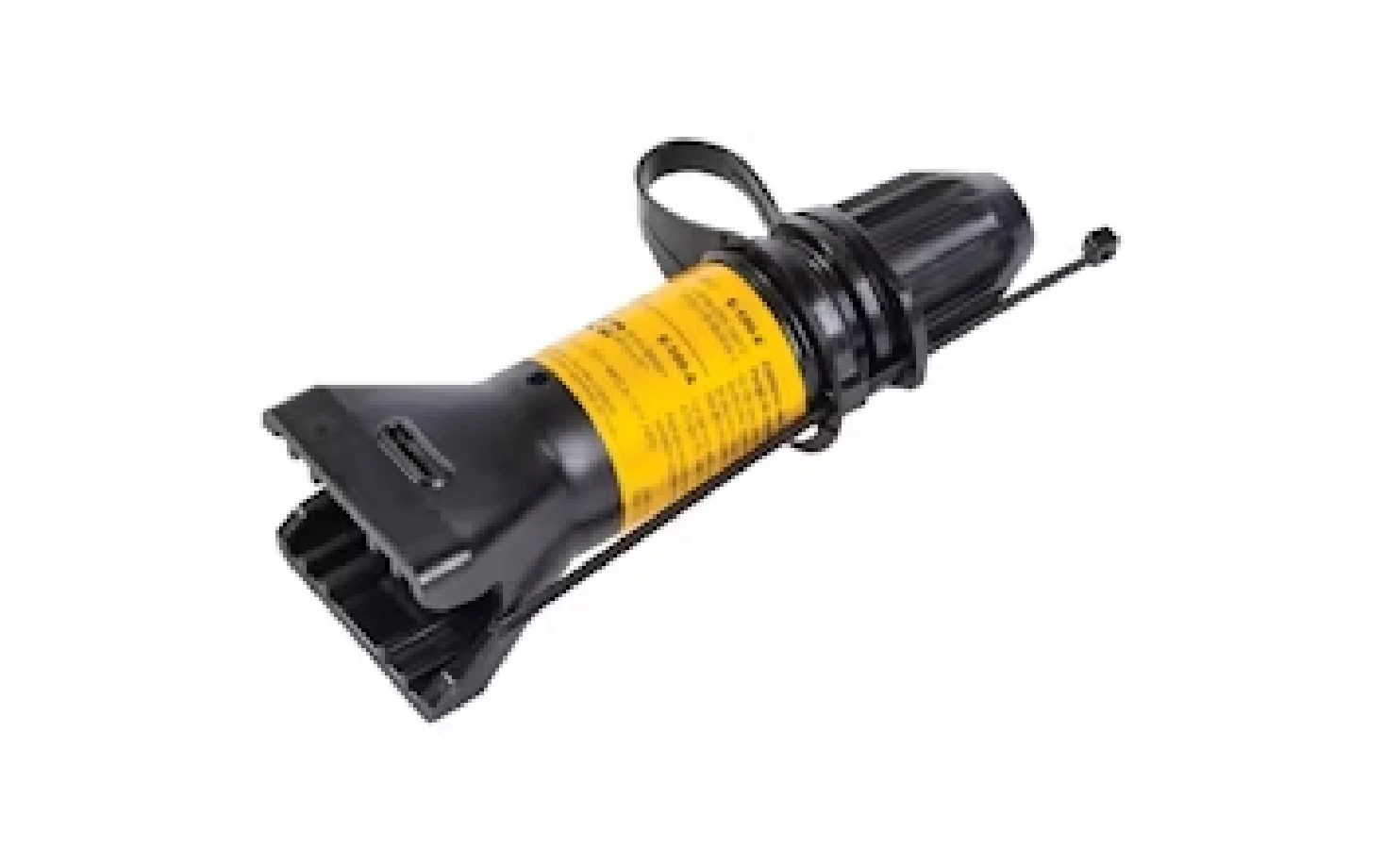

E-100-E E-100-L-EEx(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTV VPLIP 66 -50 ... +56 °C -40 ... +40 °C (L)DatenblattMontageanleitungMontageanleitungPTB

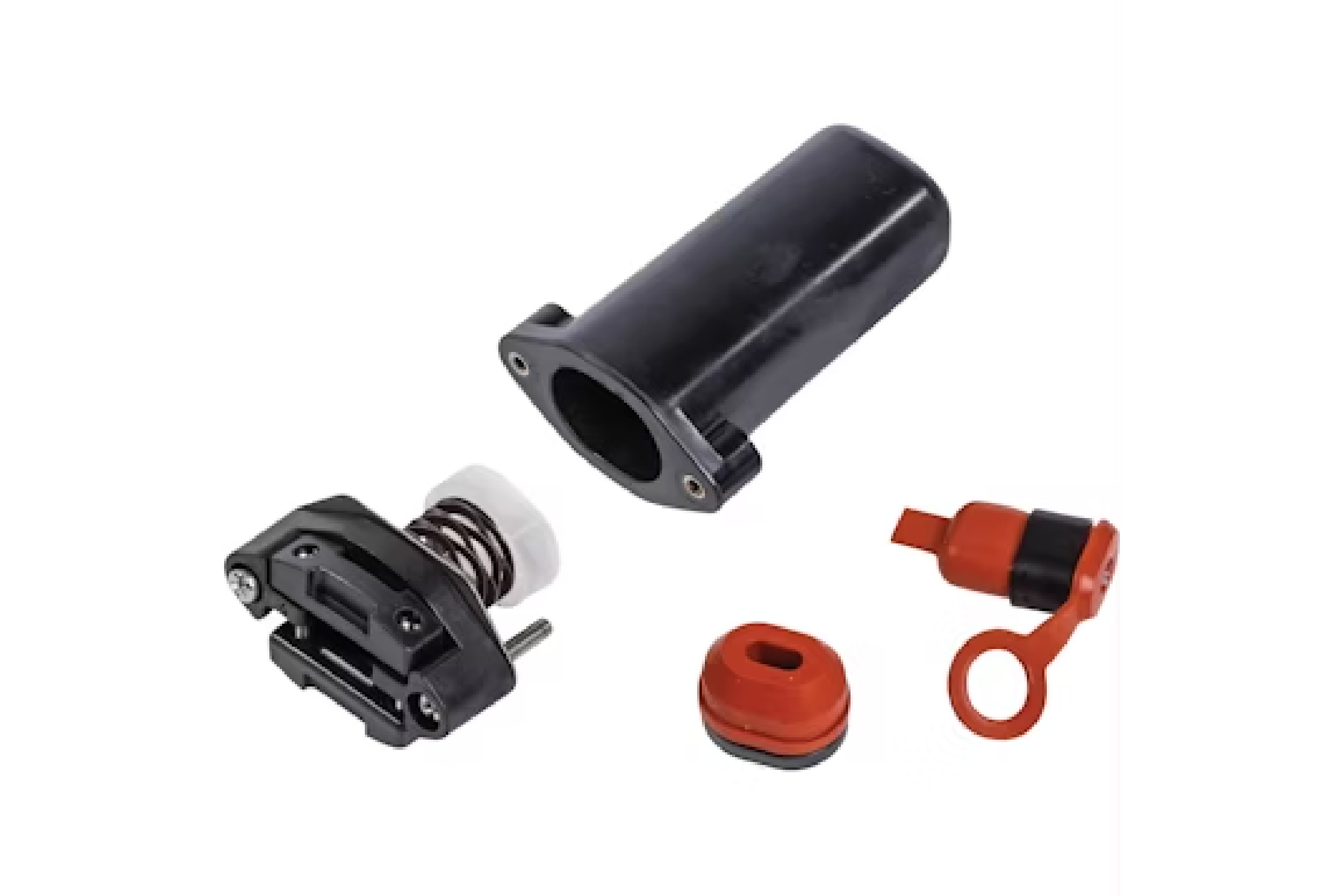

E-150Ex(Kaltanschluss)
BTV-CR BTV-CT QTVR XTV KTVIP 66 -50 ... +215 °CDatenblattMontageanleitung
E-50Ex(Warmschrumpf)
nVent
VPLIP 66 175 °C 200 °C 260 °CDatenblattMontageanleitung (E-03 E-06 E-19)Montageanleitung (E-50)
E-06 E-19Ex(Warmschrumpf)
nVent
Hinweis
Nicht mehr verfügbar, siehe Nachfolgetypen E-20 / E-40
BTV-CR BTV-CT QTVR XTV KTVIP 66 175 °C 200 °C 260 °CDatenblattMontagehinweise (E-06 E-06 E-19 )Montageanleitung (E-50)

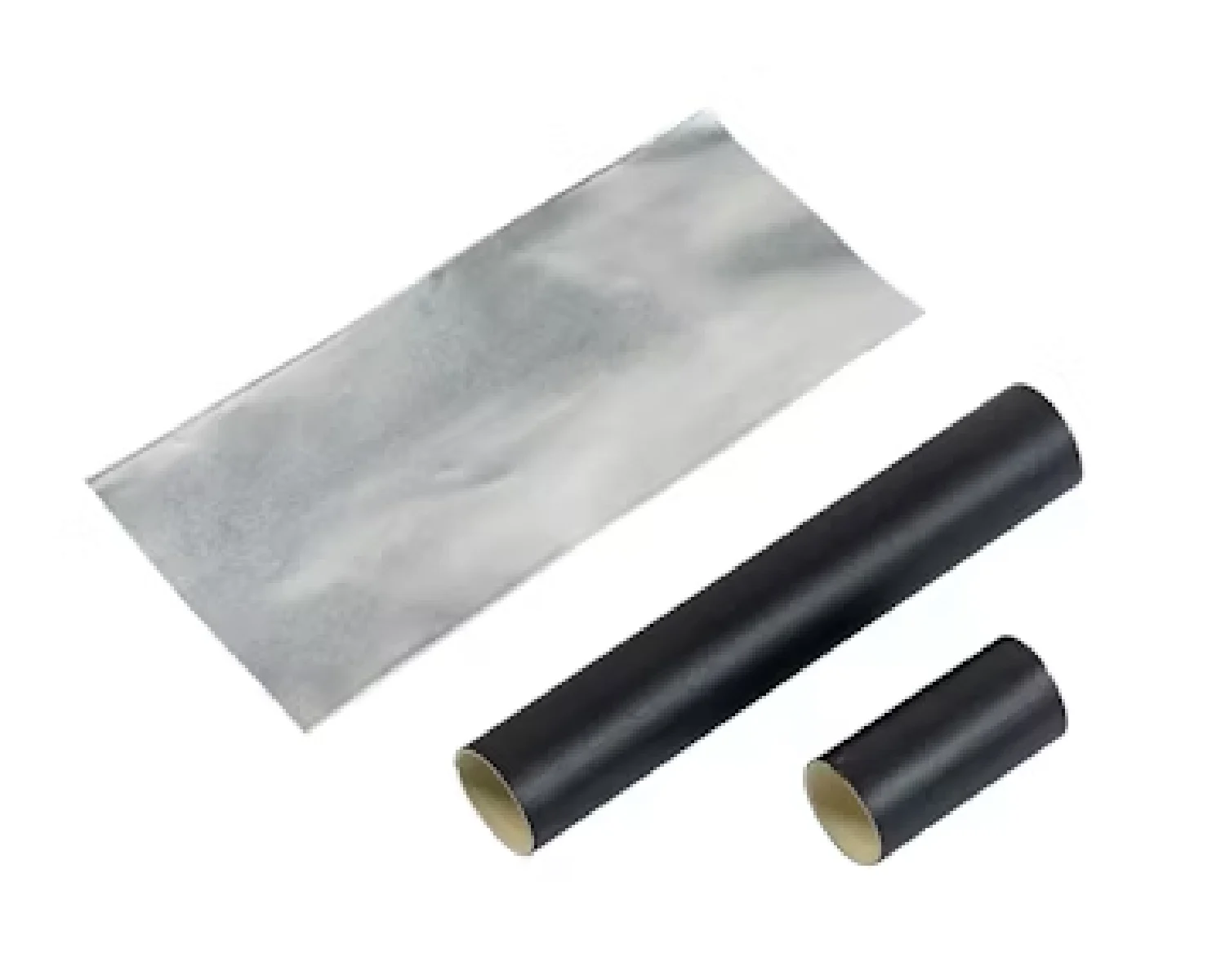

E-20Ex(Warmschrumpf)
BTV-CR BTV-CT QTVR110 °CDatenblattMontageanleitung

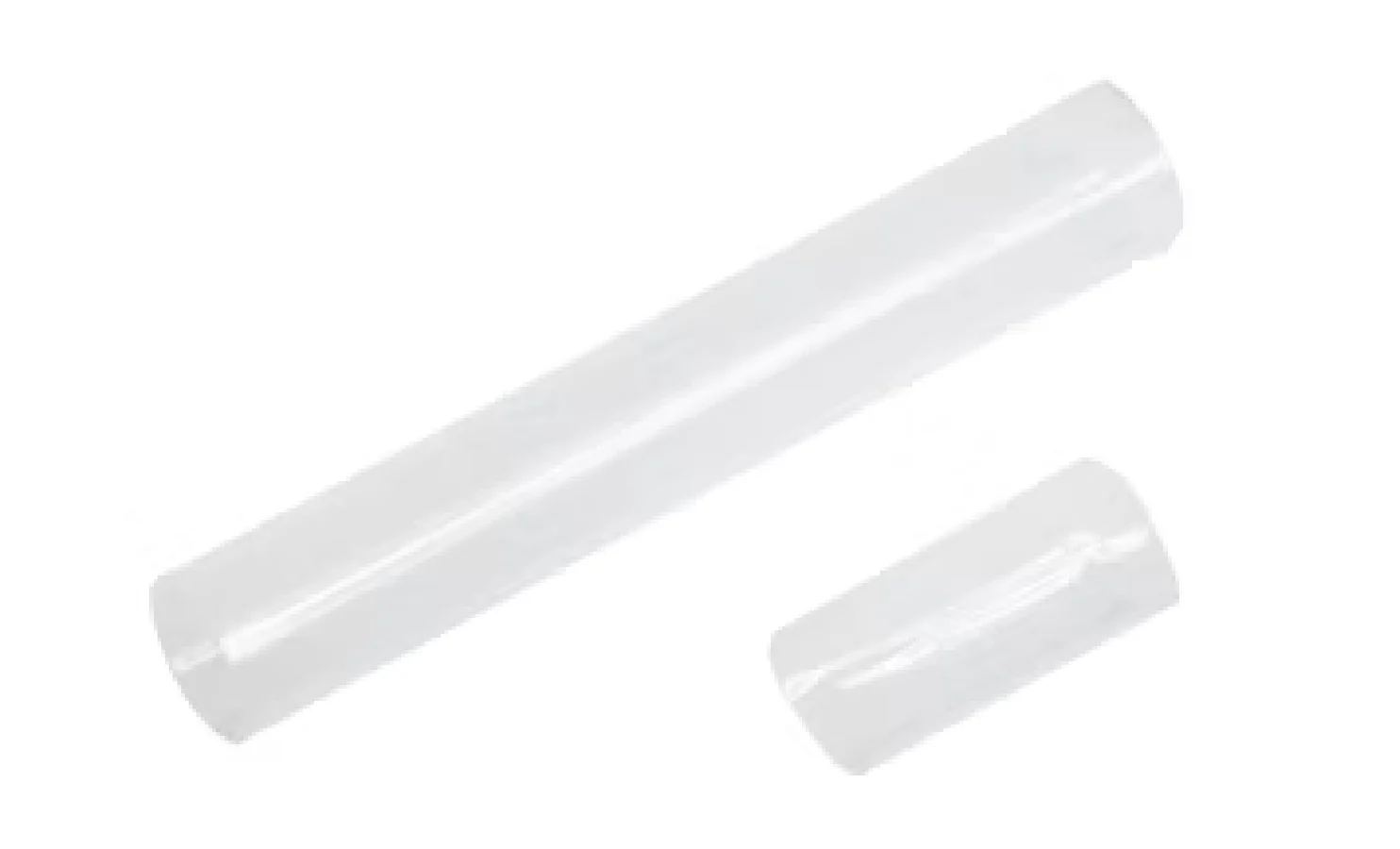

E-40Ex(Warmschrumpf)
XTV HTV KTV VPL260 °CDatenblattMontageanleitung
Produkt
Raychem
für HeizbänderKlemmenUmgebungDownload TechnikDownload Zulassung

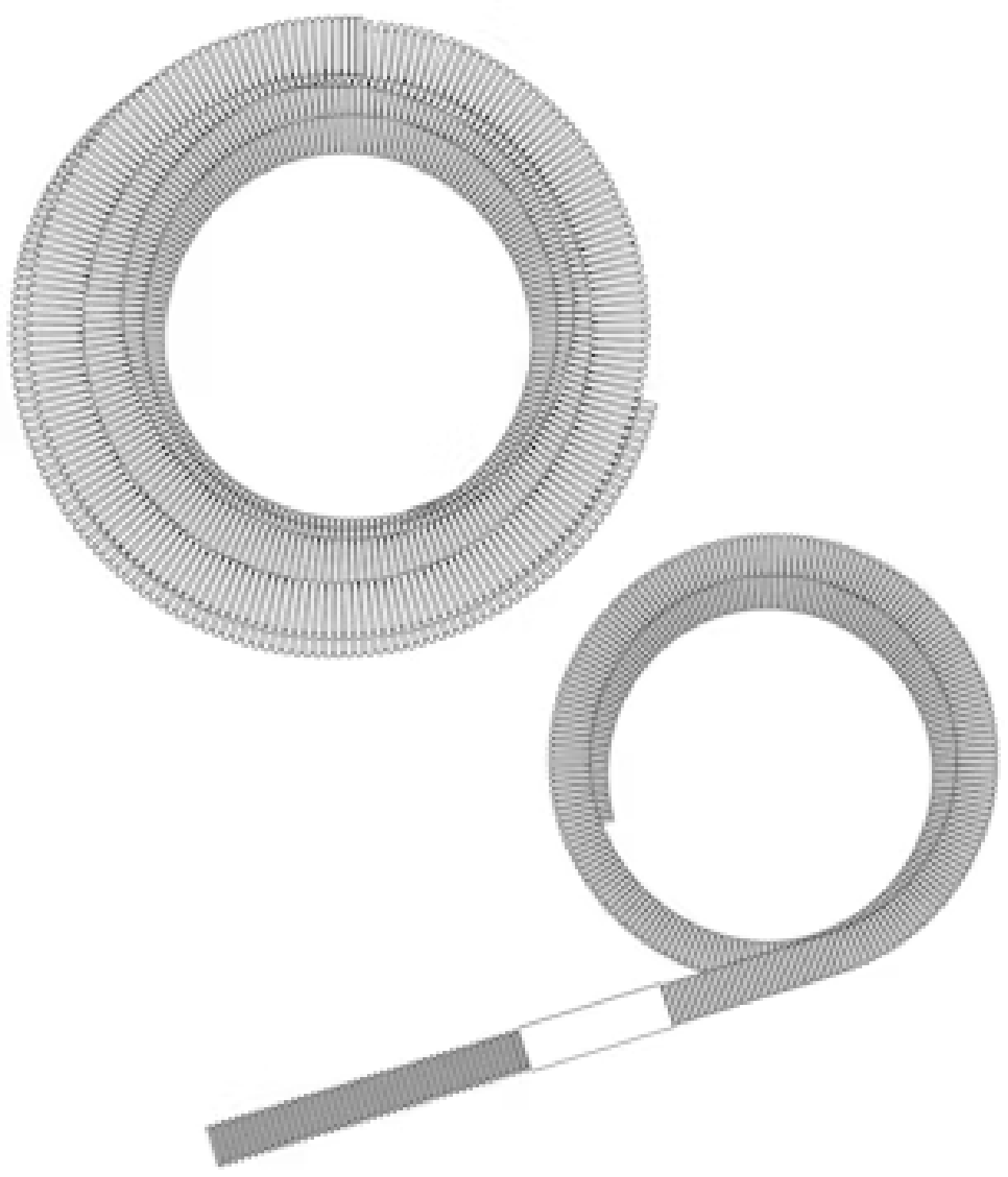

CCON2x-CExProtective tube
nVent
Heizleitungen Kaltleitungen17 mm (M20) 23 mm M25-40 ... +135/150 °C -200 ... +260 °CDatenblatt

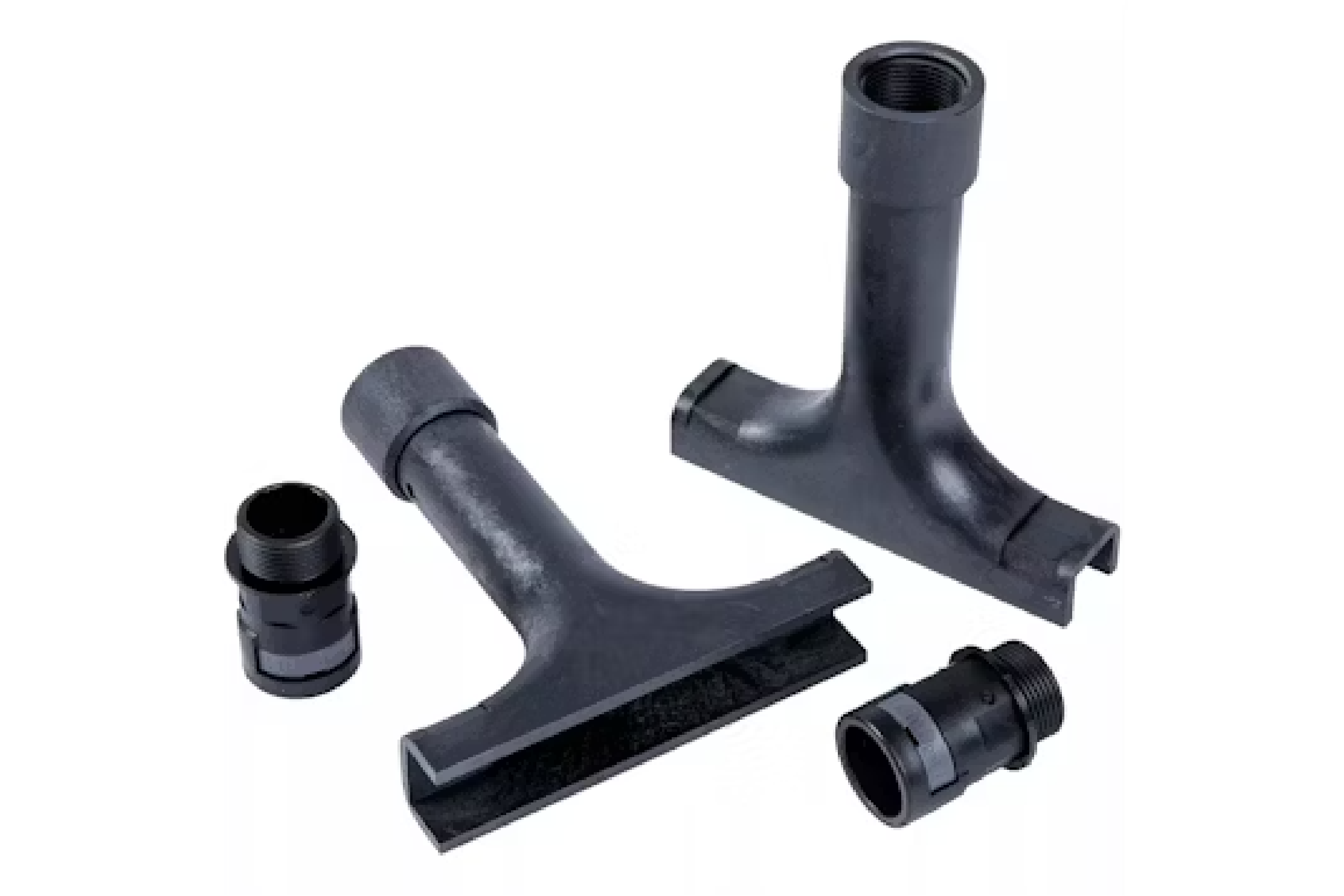

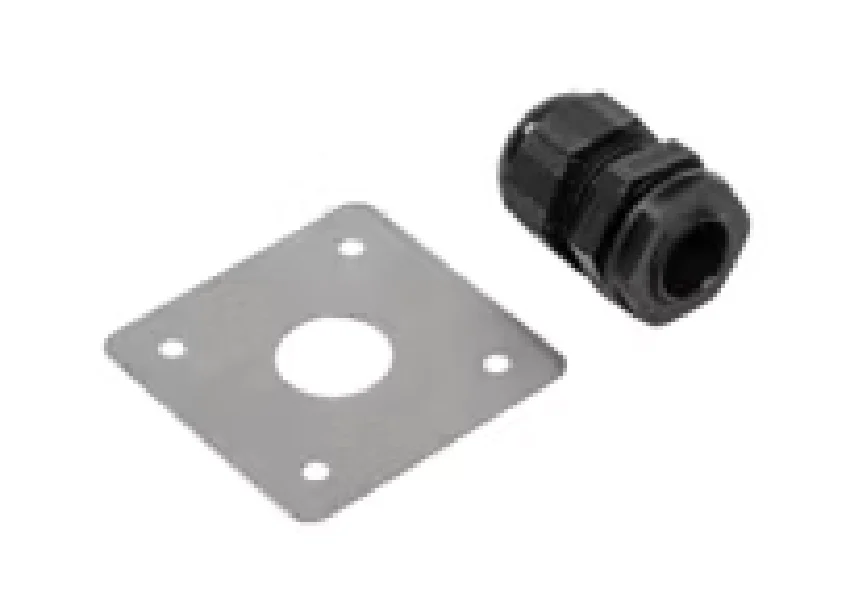

IEK-25-PIPE IEK-25-04
Heizleitungen (Heizbänder) Kaltleitungen110 °CDatenblattMontageanleitung (IEK-25-PIPE)Montageanleitung (IEK-25-04)

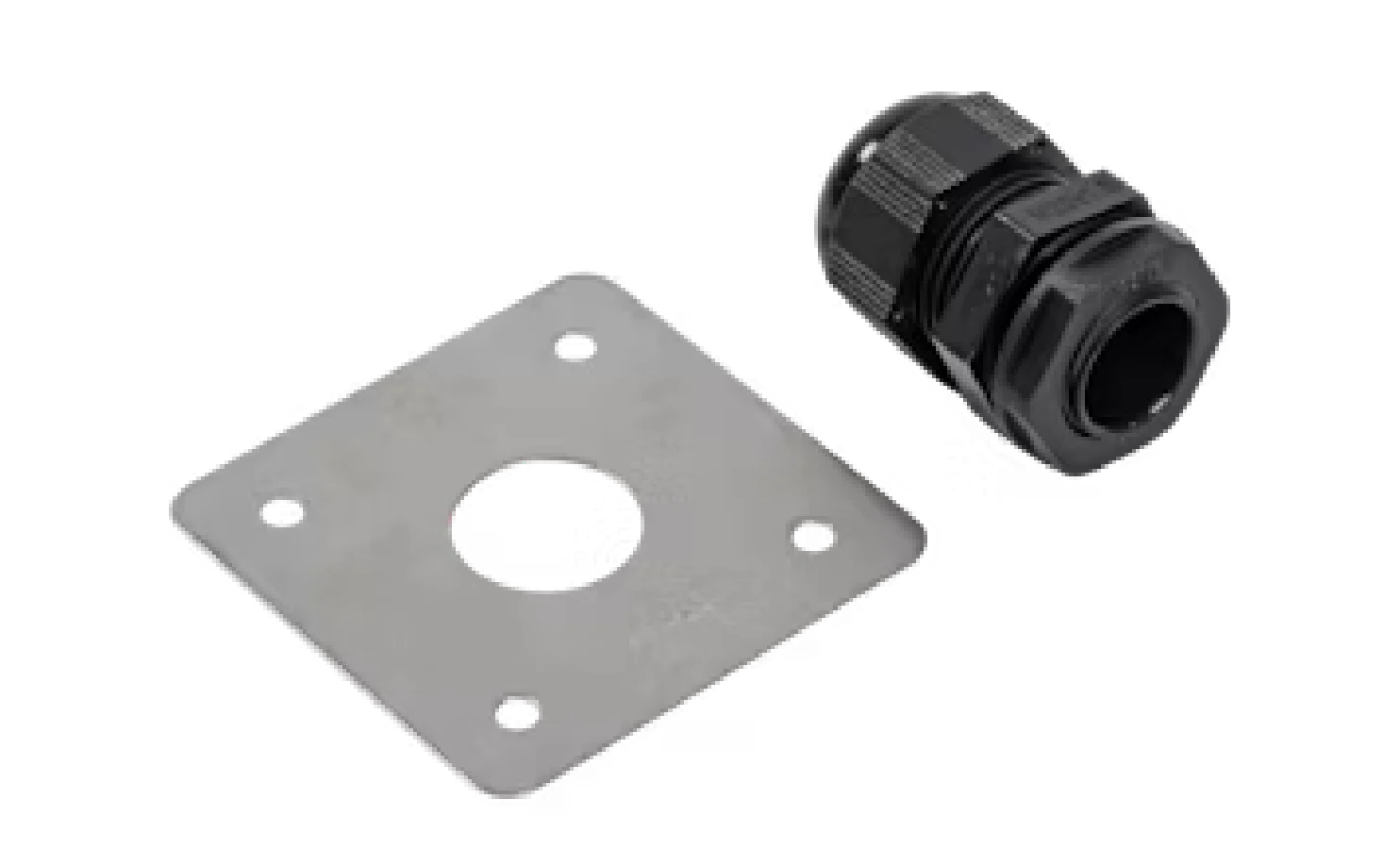

IEK-20-PI
Heizleitungen (PI) Kaltleitungen80 °CDatenblattMontageanleitung
Produkt
Raychem
BeschreibungDownload TechnikDownload Zulassung
RS485-WIRE
nVent
RS-485 NetzwerkleitungDatenblatt
Raychem-Schaltanlagen
nVent
Raychem-Schaltanlagen für Stromversorgung, Regelung und Überwachung elektrischer HeizkreiseDatenblatt
Raychem-ZubehörRaychem-Zubehör
nVent
Allgemeines Zubehör Befestigungswinkel Kennzeichnungsaufkleber Klebebänder Befestigungsmaterial Klemmen Verschraubungen Adapter NetzgeräteDatenblatt
STRIPPING-TOOL-SR-CABLE
nVent
Abisolierwerkszeug für die Verwendung mit selbstregelnden Heizbändern der Serien - BTV - QTVR - XTV - KTVDatenblatt

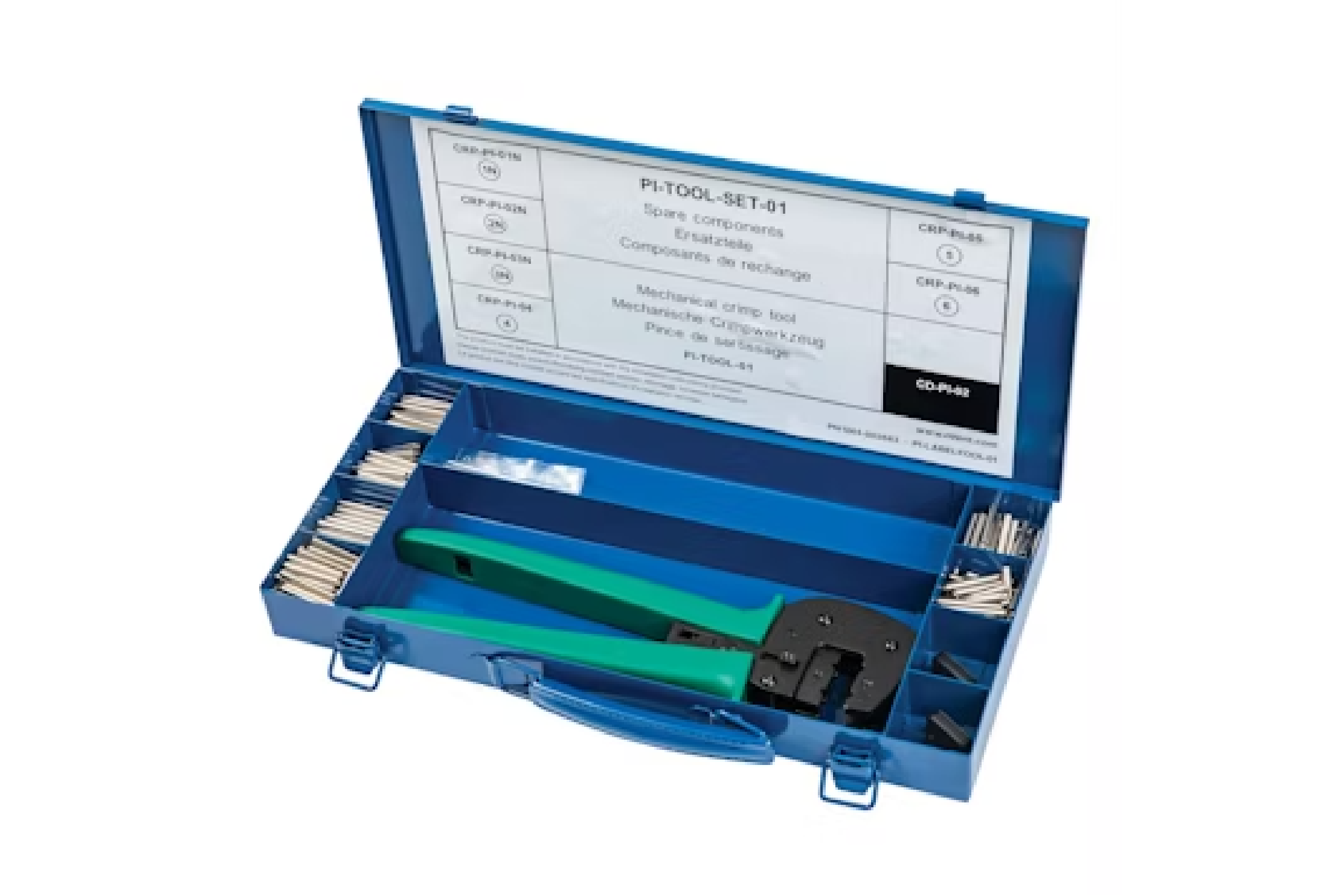

PI-TOOL-SET-XX
Werkzeugkoffer mit Crimpwerkzeug, Crimpeinsätzen und Hülsen für Einleiter-PI-HeizleitungenDatenblatt
DET-4000
nVent
FehlerortungsgerätDatenblatt
Hochwertiges Zubehör für Begleitheizungen
Bessere Leistung mit unseren Produkten

Hochwertiges Zubehör für Begleitheizungen

Die perfekte Wahl der Einzelkomponenten für elektrische Begleitheizungen ist entscheidend für den zuverlässigen und sicheren Betrieb. Unsere Produktpalette umfasst Komponenten zur Konfiguration von Begleitheizungen sowohl für große Industrieanlagen als auch für kleinere Projekte, zum Beispiel als Rohrbegleitheizung für die Dachrinne einer Produktionshalle. In unserem Sortiment finden Sie Anschlusskästen, Anschlussgarnituren, Endabschlüsse, Isolierungsdurchführungen, Verbinder und zahlreiches weiteres Zubehör.

Endabschlüsse für Begleitheizungen
Langfristig die Heizleistung optimieren

Endabschlüsse für Begleitheizungen

Endabschlüsse sind wichtige Komponenten für eine sicher funktionierende Begleitheizung. Diese Bauteile verhindern das Eindringen von Feuchtigkeit in die Heizleitung und dienen zur elektrischen Isolierung des Heizbandendes. Im Ziegler-Sortiment finden Sie Warmschrumpf- und Kaltanschluss-Endabschlüsse, passend zur geplanten Anlage bzw. zu den gewählten Kabeln. Dies spielt insbesondere auch für die erhöhten Anforderungen im Ex-Bereich eine wichtige Rolle. Unsere Expert:innen von ZIEGLER ENGINEERING beantworten alle Fragen zum passenden Begleitheizungsendabschluss und weiteren Einzelkomponenten.

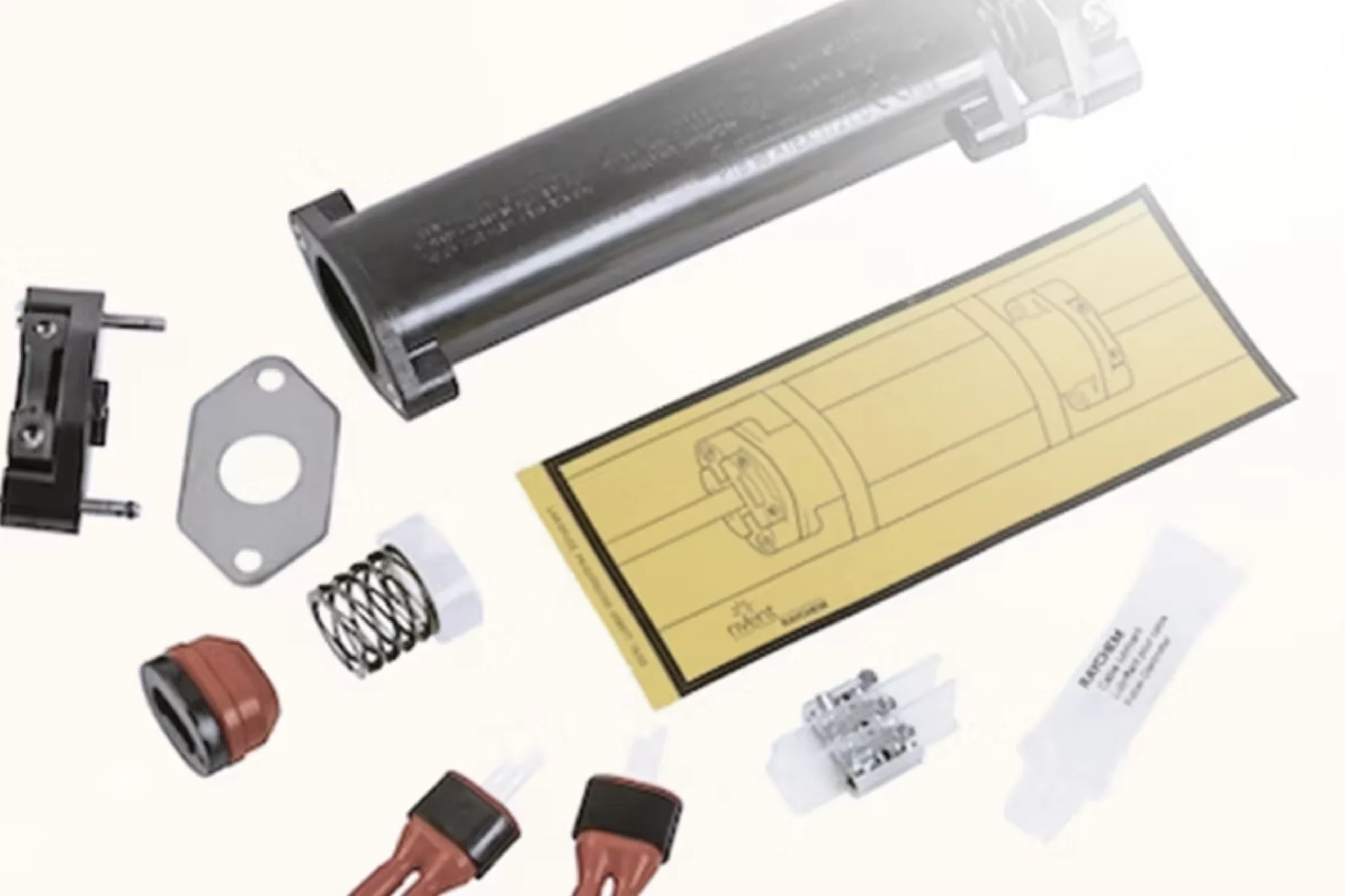

Verbinder für Rohrbegleitheizungen
Heizbänder über lange Distanzen verlegen

Verbinder für Rohrbegleitheizungen

Das Sortiment der ZIEGLER ENGINEERING umfasst auch Verbinder für Heizbänder, wenn z.B. defekte Heizbandstücke repariert und ersetzt werden müssen. Entscheidend für die Auswahl ist auch hier die Abstimmung des Verbindertyps auf das gewählte System und den Einsatzbereich. Das Zubehörsortiment von ZIEGLER ENGINEERING umfasst eine Vielzahl verschiedener Verbinder auch für anspruchsvolle und sicherheitsrelevante Anwendungen, zum Beispiel im Ex-Bereich. So sind sichere und dauerhaft dichte Verbindungen meist problemlos umzusetzen.

Sie wünschen eine Produktberatung?

Nehmen Sie Kontakt mit unserem Expertenteam auf! Bei ZIEGLER ENGINEERING bekommen Sie alles aus einer Hand – von der Planung bis zur Inbetriebnahme und Wartung Ihrer elektrischen Begleitheizung.

Anschlusskästen und Anschlussgarnituren
Die richtigen Komponenten für alle Fälle

Anschlüsse und sonstiges Zubehör

Der elektrische Anschluss von Heizband oder Heizleitung erfolgt generell mittels Anschlusskästen und Anschlussgarnituren. Der Anschlusskasten bildet den Übergang zwischen „Warm- und Kaltteil“ des Begleitheizungssystems und bietet Platz für die Verbindungen zwischen Heizkabel und Stromquelle mittels Anschlussgarnitur. Die beiden Komponenten übernehmen zudem eine Schutzfunktion vor Feuchtigkeit und Witterungseinflüssen und isolieren das Heizband elektrisch. Für diese unverzichtbaren Zubehörteile zu jeder Begleitheizung bietet das Produktsortiment der ZIEGLER ENGINEERING eine umfangreiche Auswahl an verschiedenen Typen.

Team der ZIEGLER ENGINEERING
Anschlüsse, Verbinder und Endabschlüsse

Erstklassige Heizleistung mit dem Zubehör von ZIEGLER ENGINEERING

ZIEGLER ENGINEERING ist mit mehr als 50 Jahren Erfahrung der perfekte Partner für die Planung und Umsetzung von elektrischen Begleitheizungen. Wie liefern individuelle Lösungen von A bis Z: Ein umfangreiches Sortiment mit hochwertigem Zubehör und Komponenten von Anschlusskasten und Anschlussgarnituren über Begleitheizungsendabschlüsse bis hin zu unterschiedlichen Verbindertypen sowie verschiedenste weitere Produkte wie Heizleitungen, Heizbänder und Thermostate und ein Expertenteam mit dem nötigen Know-how machen uns zur ersten Wahl, wenn es um die Planung und Realisierung Ihres Begleitheizungsprojektes geht. Profitieren Sie von unserer Expertise für maßgeschneiderte Begleitheizungssysteme.

Häufig gestellte Fragen zum Thema Komponenten und Zubehör

Für die Bildung eines Heizkreises werden Anschluss-, Endabschlussset, Heizband/Heizkabel, Anschlusskasten und/oder Temperaturregler sowie Befestigungsmaterial benötigt.

Zentrale Regler können im Schaltschrank verbaut werden, dezentrale Regler werden an Rohrleitung/Behälter platziert. Man unterscheidet außerdem zwischen Umgebungsthermostaten (Messung der Umgebungstemperatur) und Anlegeregelung, welche die Temperatur des zu beheizenden Objekts direkt misst. Viele Regler können heutzutage Informationen an Leitsysteme übertragen und empfangen.

Meist verwendet man Glasseide-Klebeband, oft wird auch mit selbstklebender Aluminiumfolie gearbeitet, was sich positiv auf den Wärmeübertrag auswirkt und bei selbstregulierenden Heizbändern die Wärmeabgabe erhöht. Zusätzlich können v. a. Festwiderstands-Heizkabel mit Laschenbändern, Drähten oder Drahtgittern/Drahtkörben montiert werden.
